Cyfrowe napinacze hydrauliczne śrub. Eliminacja błędu tarcia przy montażu wielkogabarytowych kołnierzy
Osiowe rozciąganie materiału z pominięciem tarcia skrętnego
Narzędzia UR / Bolt TensioningSkręcanie krytycznych połączeń kołnierzowych (np. na turbinach wiatrowych czy wymiennikach ciepła) za pomocą kluczy dynamometrycznych lub hydraulicznych kluczy nasadowych natrafia na fizyczną barierę. Aż 90% siły przyłożonej do klucza marnowane jest na pokonanie tarcia pod łbem śruby oraz na gwincie. Tylko 10% faktycznie napręża złącze. Najdrobniejsza rdza lub brak smaru fałszuje moment dokręcenia, co prowadzi do późniejszych wycieków i pęknięć zmęczeniowych.
Mechanika napinania osiowego

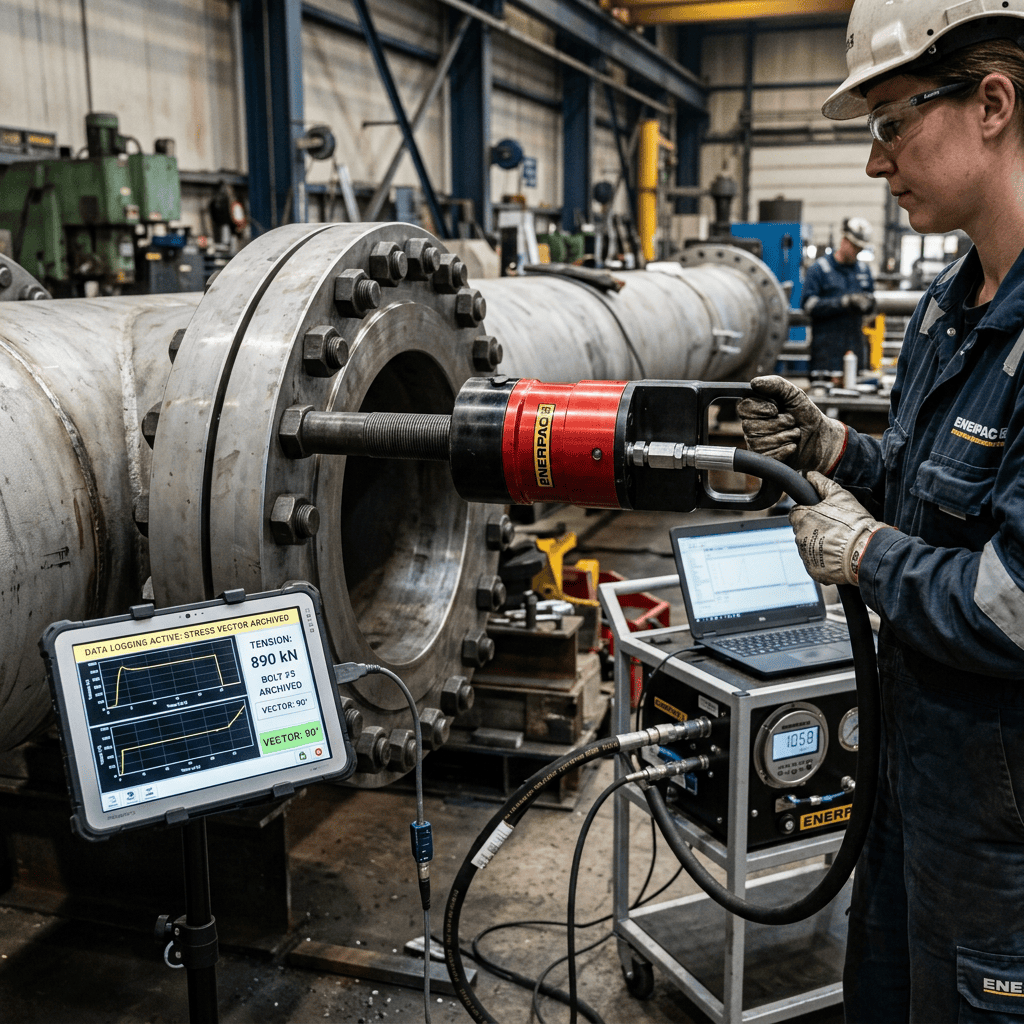

Napinacz hydrauliczny nakręca się na wystający, dodatkowy odcinek gwintu śruby (powyżej nakrętki właściwej). Do narzędzia tłoczony jest olej pod ciśnieniem rzędu 1500 barów. Siłownik wewnątrz napinacza podnosi się, fizycznie rozciągając śrubę w osi wzdłużnej. W tym momencie nakrętka właściwa zostaje całkowicie odciążona. Operator dokręca ją palcami (lub lekkim pokrętłem) do oporu. Po spuszczeniu ciśnienia, śruba próbuje wrócić do swojego rozmiaru, zaciskając kołnierz z idealnie obliczoną siłą.
Najnowsza generacja tych urządzeń posiada wbudowane przetworniki Bluetooth. Parametry ciśnienia naciągu każdego złącza są automatycznie wysyłane do chmury obliczeniowej zakładu. Całkowite wyeliminowanie sił skrętnych (Torsion) zapobiega uszkadzaniu gwintów, a jednoczesne połączenie kilku napinaczy jednym wężem (Multi-tensioning) gwarantuje równomierne osiadanie uszczelki na całym obwodzie rury w tym samym ułamku sekundy.
Author: INTEGRATORPRZEMYSŁOWY.PL
