Zastąpienie krystalicznej miedzi węglowym włóknem ciągłym odpornym na efekt zgniotu

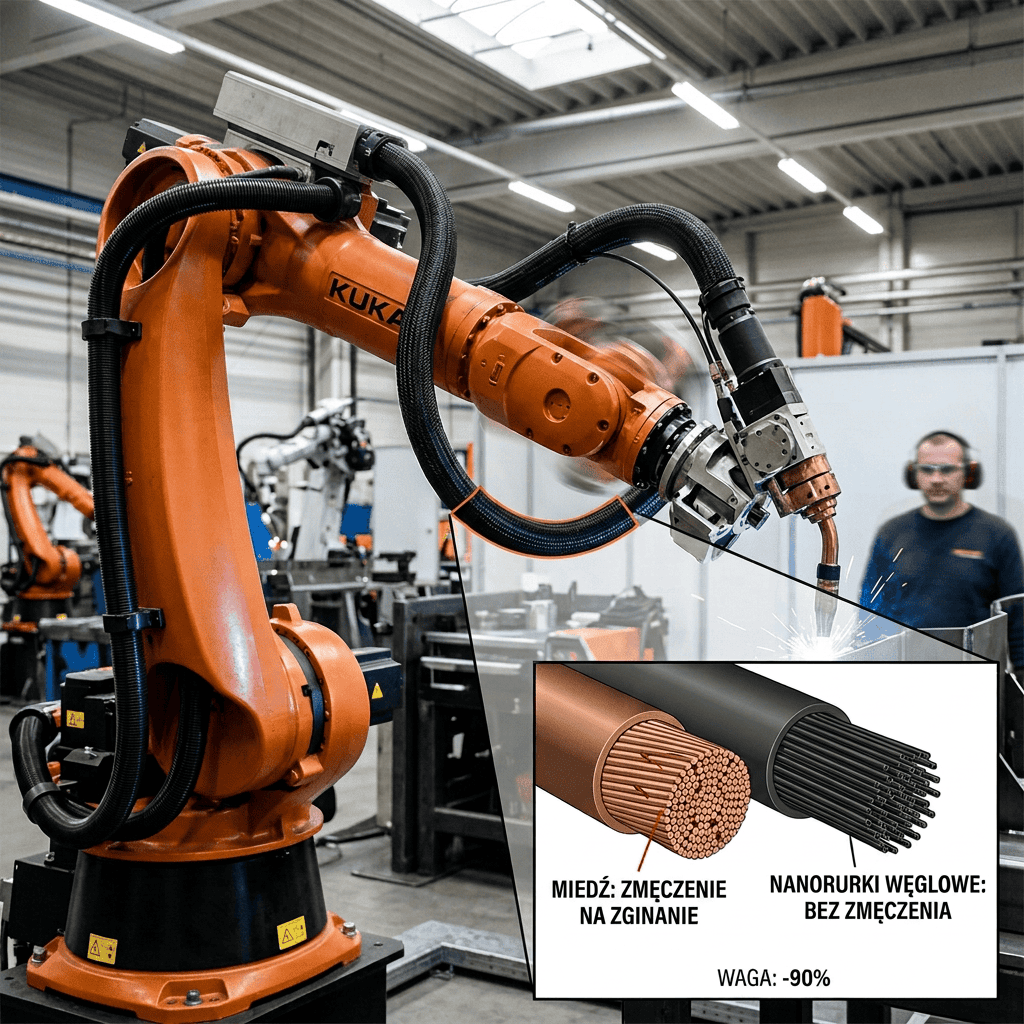

Wiązki kablowe (Dresspacks) prowadzone wzdłuż przegubów robotów 6-osiowych lub wielkich ploterów bramowych CNC to tykające bomby. Gięcie przewodu 3 miliony razy rocznie doprowadza sploty miedziane do zjawiska umocnienia odkształceniowego (Work Hardening / Zgniot). Miedź traci swoją elastyczność, staje się sztywna jak szkło, a następnie ukryte pod nienaruszoną izolacją poliuretanową żyły ulegają całkowitemu rozerwaniu. Szukanie przerwy w obwodzie kosztuje zakład godziny przestojów.
Premiera z tego tygodnia oferuje technologię substytucji krytycznej. Przewodnikiem przesyłającym prąd sterujący (np. do czujników podciśnienia czy zaworów na efektorze) przestaje być metal. Jego miejsce zajmuje Przędza skręcona z Nanorurek Węglowych (Carbon Nanotube Yarn – CNT).
Balistyka i Przewodnictwo w jednym włóknie
Nanorurki węglowe to cylindryczne struktury zwiniętego grafenu. Wykazują one wytrzymałość na zerwanie rzędu 50-100 GPa (stukrotnie więcej niż stal), przy zachowaniu wybitnej przewodności prądu stałego. Odpowiadają twardością diamentowi, ale ze względu na nanometrowy przekrój są giętkie jak nić bawełniana. Ponieważ nie posiadają siatki krystalicznej metali, zjawisko zmęczenia i utraty plastyczności w ich przypadku po prostu nie istnieje w fizyce.
| Kryterium pracy w E-Chain (Prowadniku) | Standardowa Klasa (Miedź OFC 6) | Kabel High-Flex (CNT Yarn) |
|---|---|---|
| Odporność na dynamiczne zgięcia (Fatigue Limit) | Gwarantowane 10-15 milionów cykli | Ponad 100 milionów cykli (brak detekcji zużycia) |
| Gęstość (Ciężar przewodnika) | 8.9 g/cm³ (Wywołuje opadanie ramienia) | Ok. 1.2 g/cm³ (-85% masy własnej osi) |
| Zjawisko utleniania styków w złączu (M12) | Miedź śniedzieje, zwiększając rezystancję sygnału | Włókno węglowe jest absolutnie odporne na korozję oksydacyjną |
⚙️ Kalkulacja Wdrożeniowa ROI dla Inżynierów:
Wymiana przerwanej wiązki napędowo-sygnałowej wewnątrz ramienia robota 6-osiowego to ok. 6 do 8 godzin żmudnej pracy związanej z rekalibracją punktu zerowego (TCP). Kable z CNT w cenie są obecnie około 30% droższe od odpowiedników miedzianych z powłoką PUR, ale koszt ten zwraca się w całości przy pierwszym unikniętym przestoju. Odciążenie flanszy o kilka kilogramów masy kabli pozwala dodatkowo podnieść akcelerację serwonapędów bez utraty stabilności toru jazdy dłutownicy lub palnika.
