Diamentowa twardość i sprężystość cieczy! Suwaki ze szkła metalicznego dobijają do 500 milionów cykli bez kropelki oleju
Fizyczna eliminacja dyslokacji krystalicznych w ekstremalnie szybkich zaworach suwakowych
Nowoczesne maszyny sortujące, systemy odrzutu detali (Blow-off) oraz wtryskarki preform PET wymagają od rozdzielaczy pneumatycznych przesterowań rzędu 20 do 50 Hz. Tak mordercza praca w środowisku zanieczyszczonego, wilgotnego powietrza z kompresora błyskawicznie weryfikuje inżynierię materiałową. Zwykłe uszczelki z NBR puchną i zacierają się po kilku miesiącach. Z kolei zawory typu „Metal-Metal” (gdzie stalowy suwak pracuje w stalowej tulei) padają ofiarą zjawiska zmęczenia krystalicznego.

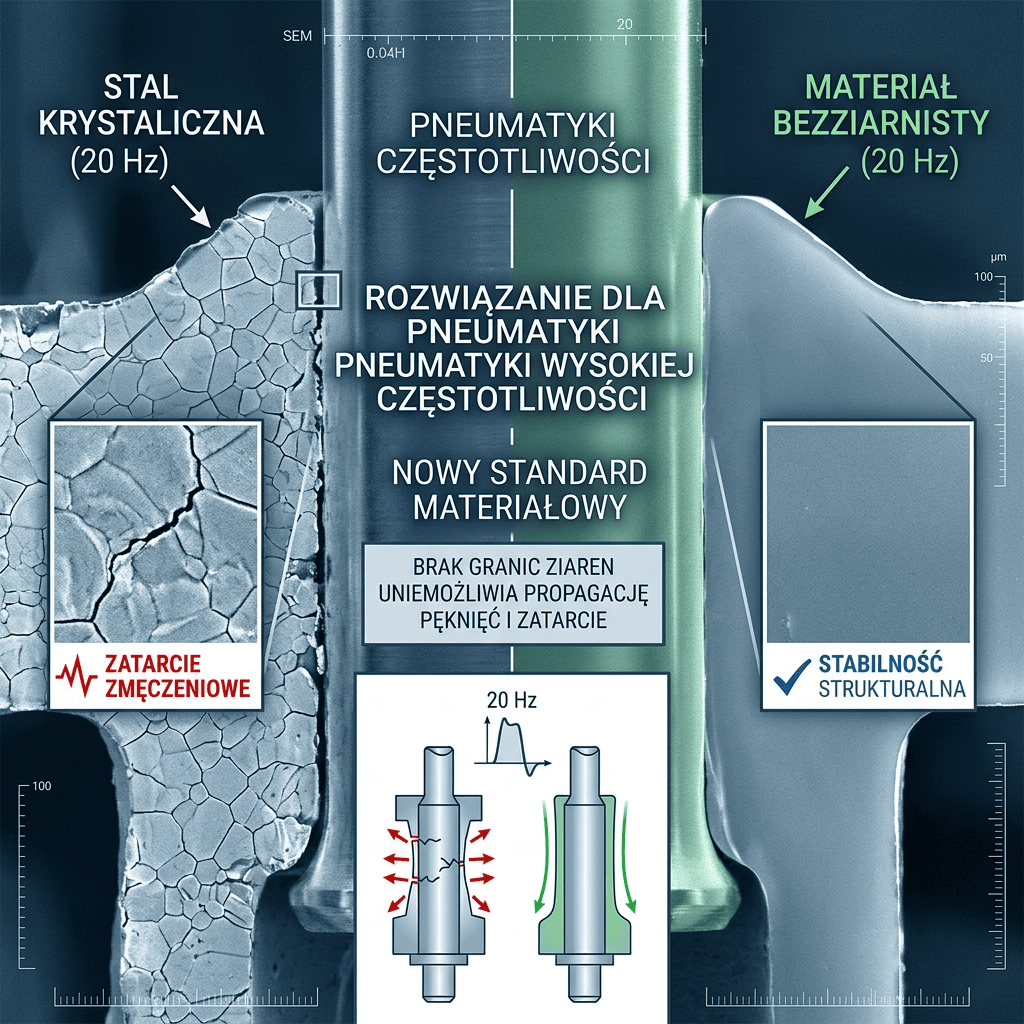

Nawet najtwardsza stal łożyskowa (np. 440C) posiada ziarnistą siatkę krystaliczną. Uderzenia suwaka o gniazdo powodują, że wzdłuż granic ziaren zaczynają przemieszczać się dyslokacje. Materiał mikro-pęka, łuszczy się (Spalling) i zawór zaczyna przepuszczać powietrze. Aby temu zapobiec, japońscy inżynierowie zaprezentowali technologię Szkła Metalicznego (Bulk Metallic Glass – BMG).
Zamrożenie atomów w chaosie: Jak powstaje stop amorficzny?
Szkło metaliczne uzyskuje się poprzez ekstremalnie szybkie chłodzenie płynnego stopu tytanu, cyrkonu i miedzi (z prędkością rzędu miliona stopni na sekundę). Atomy metalu nie mają czasu ułożyć się w regularną siatkę krystaliczną. Zostają „zamrożone” w chaotycznym, płynnym ułożeniu, zachowując stan stały. Skutek? Brak granic ziaren. Brak możliwości propagacji pęknięć wzdłuż szczelin krystalicznych.
| Właściwość fizyczna / tribologiczna | Stal Hartowana (Standard) | Szkło Metaliczne (BMG) |
|---|---|---|
| Granica sprężystości (Elastic Limit) | Zaledwie 0.2% (szybkie odkształcenie plastyczne) | Blisko 2.0% (Zachowuje się jak stalowa sprężyna) |
| Odporność na ścieranie w pracy na sucho | Zatarcie (Galling) przy braku filmu olejowego | Perfekcyjny poślizg, współczynnik tarcia zbliżony do teflonu |
| Twardość powierzchniowa | Około 600 – 700 HV | Powyżej 1200 HV (Odpiera rdzę i kwasy jak tytan) |
⚙️ Wskaźniki Niezawodnościowe (MTBF) dla Utrzymania Ruchu:
Tradycyjne zawory suwakowe przy pracy w tempie 10 Hz padają po około 30-50 milionach cykli. Zawór z suwakiem z BMG amortyzuje uderzenia kinetyczne poprzez swoją nadnaturalną sprężystość. Z zaprezentowanych na targach testów zmęczeniowych wynika, że technologia przekracza barierę 500 milionów cykli roboczych bez mililitra wycieku. Eliminujemy kosztowne bloki przygotowania powietrza (FRL) – zawór pracuje na totalnie suchym, wręcz zanieczyszczonym powietrzu bez ryzyka wżerów korozyjnych.
