Koniec z zżartymi rurami! Przewody termoplastyczne TCP zbrojone karbonem znoszą 400 barów bez grama rdzy
Trójwarstwowy laminat termoplastyczny scalony zgrzewaniem dyfuzyjnym (Melt-Fusion)
Prowadzenie magistrali hydraulicznych na otwartych pokładach statków, w myjniach przemysłowych czy kopalniach to ciągła walka z rdzą. Nawet ocynkowane galwanicznie lub pasywowane rury ze stali precyzyjnej wżerają się na złączach pierścieniowych. Z kolei rury ze stali kwasoodpornej (316L) są potwornie drogie, ciężkie i podatne na korozję wżerową w obecności chlorków.

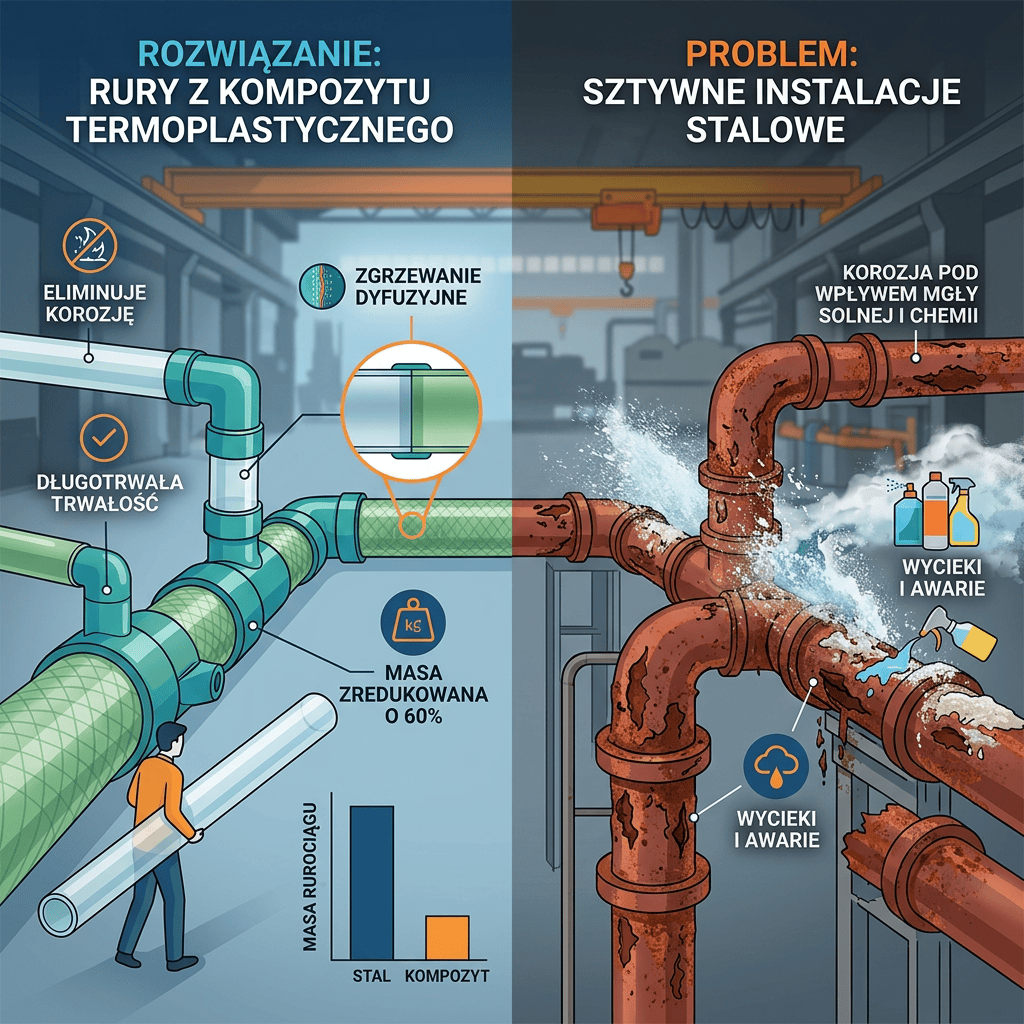

Odpowiedzią przemysłu wydobywczego i maszynowego są Rury Termoplastyczne Kompozytowe (Thermoplastic Composite Pipes – TCP).
| Cecha rurociągu | Rura Stalowa Bezszwowa (St37.4) | Rura Kompozytowa (TCP Carbon/PA12) |
|---|---|---|
| Zjawisko korozji | Wysokie ryzyko na styku ze złączką | Fizycznie niemożliwa |
| Masa własna na 1 metr (DN25) | Ok. 2.40 kg | Ok. 0.85 kg (-65%) |
| Zmęczenie wibracyjne (Fatigue) | Mikropęknięcia przy uchwytach mocujących | Sprężysty powrót polimeru, tłumienie drgań |
Rura TCP nie jest zwykłym wężem z tworzywa. Składa się z gładkiego rdzenia z poliamidu (Liner), na który nawinięta jest ciasno taśma ze zbrojeniem z ciągłego włókna węglowego lub szklanego. Na to nakładana jest warstwa osłonowa. Całość poddana jest kontrolowanemu podgrzewaniu (Melt-Fusion) – trzy warstwy stapiają się w jedną, niemożliwą do rozwarstwienia, twardą strukturę nośną znoszącą stałe ciśnienie rzędu 400 barów.
W przeciwieństwie do rur stalowych, zwoje rur TCP dostarczane są w długich odcinkach (szpulach). Oznacza to, że rurociąg przez halę na dystansie 50 metrów możesz położyć bez używania dziesiątek łączników, kolanek i spawania orbitanego. Eliminujesz 90% potencjalnych punktów wycieku oleju.
