Siłownik liniowy chowający się w ciasnej kasecie. Sztywne łańcuchy napędowe Push-Pull

Łączenie ogniw w sztywny stalowy promień przy wysuwie liniowym

Projektowanie podnośników scenicznych, wypychaczy form w odlewniach czy stołów podawczych bardzo często ogranicza dostępna przestrzeń montażowa. Tradycyjny siłownik o skoku 3 metrów wymaga co najmniej 3,5 metra stałego miejsca na samą obudowę tłoka. Siłowniki teleskopowe z kolei wykazują małą sztywność przy skrajnym wysuwie i są niezwykle drogie w serwisowaniu.

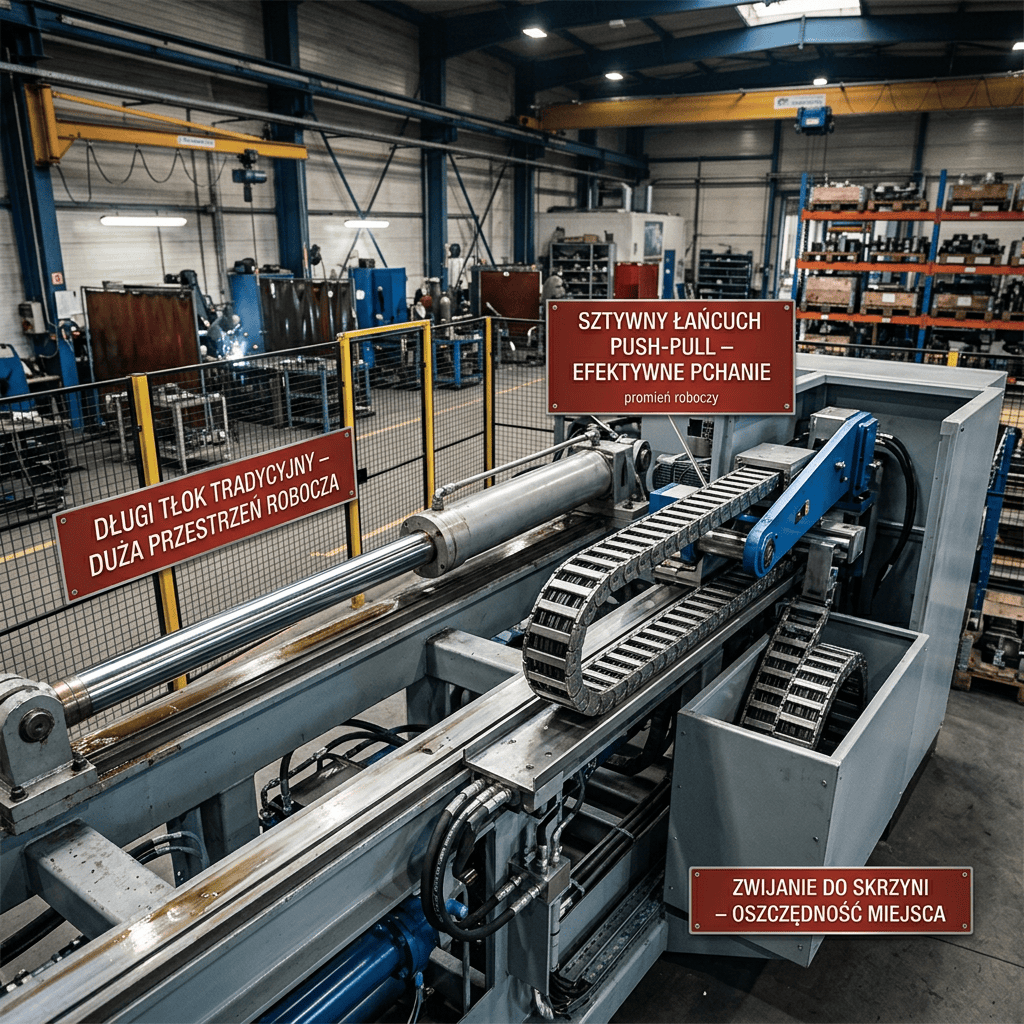

Kompaktową alternatywą mechaniczną są **Sztywne Łańcuchy Napędowe (Rigid Chain Actuators / Push-Pull Chains)**.

Łańcuch składa się ze specjalnie ukształtowanych, zazębiających się ogniw. Podczas opuszczania lub cofania mechanizmu łańcuch zachowuje się jak w klasycznej przekładni – zwija się płynnie do magazynu lub niewielkiej kasety umieszczonej pod kątem 90 stopni.

Jednak w momencie gdy koło zębate pcha łańcuch do przodu, ogniwa blokują się o siebie wzajemnie na geometrycznych zamkach, tworząc prosty, nieulegający wygięciu stalowy słup zdolny do przenoszenia obciążeń ściskających o masie kilkunastu ton.

• Skok wielokrotnie większy od obudowy napędu: Magazyn łańcucha może znajdować się pod posadzką lub obok maszyny.
• Stała sztywność mechaniczna na całej długości wysuwu: Brak efektu sprężynowania gazowego znanego z pneumatyki.
• Napęd zwykłym serwosilnikiem obrotowym: Pełna kontrola pozycji, prędkości i przyspieszeń z poziomu PLC.
