Osiowanie wałów w trybie ciągłym. Żyroskopy i IMU uwalniają sprzęt laserowy od statycznego obrotu

0 4 1 minute read

Eliminacja statycznego pozycjonowania podczas ustawiania geometrii napędów

Diagnostyka Mechaniczna / Laser Alignment

Niewspółosiowość sprzęgieł i wałów napędowych to cichy zabójca przemysłu. Odpowiada ona za ponad 50% awarii łożysk i uszczelnień mechanicznych w maszynach wirnikowych, takich jak pompy, wentylatory i potężne przekładnie. Tradycyjne laserowe systemy osiowania, choć wyparły stare metody oparte na czujnikach zegarowych i liniałach, wciąż narzucały mechanikom UR niezwykle uciążliwą procedurę kalibracyjną.

Aby układ optyczny mógł poprawnie wyznaczyć wektory błędu kątowego i równoległego, operator zmuszony był obrócić złączonymi wałami i zatrzymać je precyzyjnie w trzech ściśle określonych pozycjach statycznych (zazwyczaj odpowiadających tarczom zegara: 9:00, 12:00 oraz 3:00). W przypadku małych silników elektrycznych jest to proste zadanie. Problem pojawia się na halach ciężkich, gdzie zatrzymanie zakleszczonego wału o wadze pięciu ton idealnie w zadanym punkcie jest fizycznie niemożliwe z powodu potężnej bezwładności, a rozsprzęglenie napędów rodzi ogromne niebezpieczeństwo.

Wymóg Kalibracyjny Wałów	Metoda Zegarowa (Statyczna)	Metoda Ciągła (Moduł IMU)
Sposób obrotu sprzęgłem	Szarpany. Celowanie w dokładne punkty zatrzymania.	Płynny. Wystarczy pociągnąć wał w jednym kierunku.
Minimalny kąt obrotu maszyny	Pełne 180° (od godz. 9:00 do 3:00).	Zaledwie 60° (często wystarcza jeden ruch łomem).
Podatność na wibracje z zewnątrz	Wysoka, fałszuje odczyt w punkcie.	Niska, tysiące punktów filtrują szum z posadzki.

Pomiar ciągły na bazie układu inercyjnego

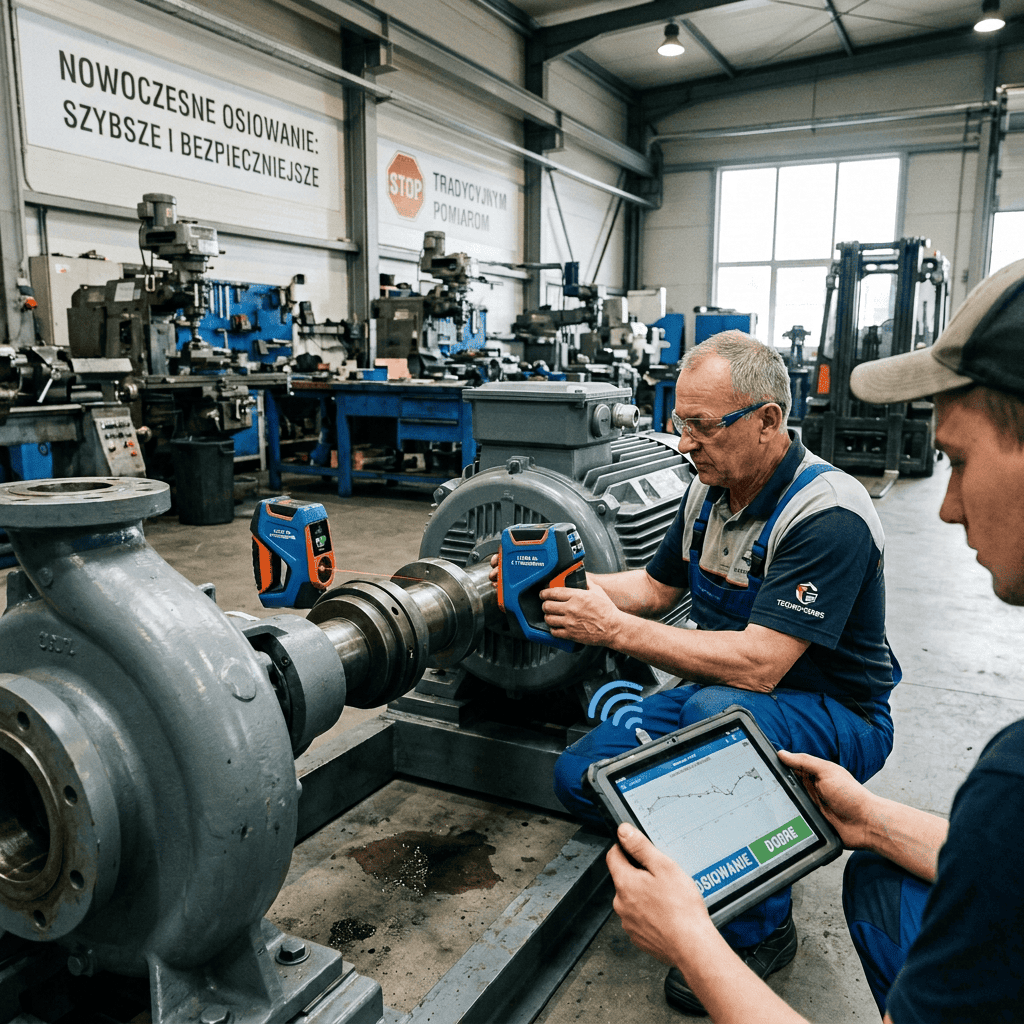

Aby ominąć problem punktów pomiarowych, producenci zintegrowali optykę laserową z technologią z sektora lotniczego. Bezpośrednio wewnątrz obudowy laserów nadawczo-odbiorczych wbudowano precyzyjne żyroskopy oparte na mikroukładach elektromechanicznych (MEMS) oraz inklinometry (Inertial Measurement Unit).

Dzięki temu sprzęt nieustannie śledzi swoje położenie kątowe względem wektora grawitacji. Mechanik realizuje procedurę tzw. ciągłego zamiatania (Continuous Sweep Mode). Wystarczy, że przy pomocy wyciągarki powoli zakręci wałem. Podczas tego ruchu laser rejestruje tysiące punktów pomiarowych w locie, a żyroskop w czasie rzeczywistym przypisuje do nich dokładną pozycję, wypluwając na ekran gotowy wynik naprawy z dokładnością do setnych części milimetra.
