Klucze dynamometryczne z projektorem laserowym. Cyfrowa fotogrametria blokuje błędy ludzkie przy skręcaniu kołnierzy
Kosztowny czynnik ludzki podczas nocnych postojów remontowych
Rozszczelnienie kołnierzy przesyłających gazy, parę lub agresywną chemię pod wysokim ciśnieniem to jedna z najczęstszych i najbardziej kosztownych przyczyn awarii w przemyśle petrochemicznym i energetycznym. Jak pokazują statystyki służb Utrzymania Ruchu, najsłabszym ogniwem rzadko jest sama uszczelka czy defekt materiałowy – niemal zawsze zawodzi czynnik ludzki podczas montażu.
Aby uszczelka (np. typu spiralnego) ułożyła się prawidłowo w gnieździe i nie uległa asymetrycznemu zgnieceniu, wszystkie śruby – często przekraczające liczbę 30 sztuk na jednej flanszy – muszą być dokręcane w rygorystycznie określonej kolejności „na krzyż” (tzw. sekwencja gwiazdy). Co więcej, proces ten odbywa się w kilku przyrostowych etapach siły, zazwyczaj zadanego momentu w Nm. Mechanik, realizując to zadanie o 3:00 w nocy w gęstej zabudowie rurociągów, posługuje się papierowym schematem, odhaczając ołówkiem kolejne nakrętki. Zgubienie rytmu lub pominięcie jednej śruby to pewny wyciek po restarcie instalacji.
Integracja fotogrametrii i mechaniki (AR Wrenches)
W odpowiedzi na to wyzwanie inżynieryjne, czołowi światowi producenci narzędzi montażowych zaprezentowali niedawno Klucze Dynamometryczne z Rozszerzoną Rzeczywistością (Augmented Reality). To radykalne odejście od polegania wyłącznie na koncentracji operatora, łączące precyzyjną mechanikę klucza ze zminiaturyzowaną optyką i systemami wbudowanymi.

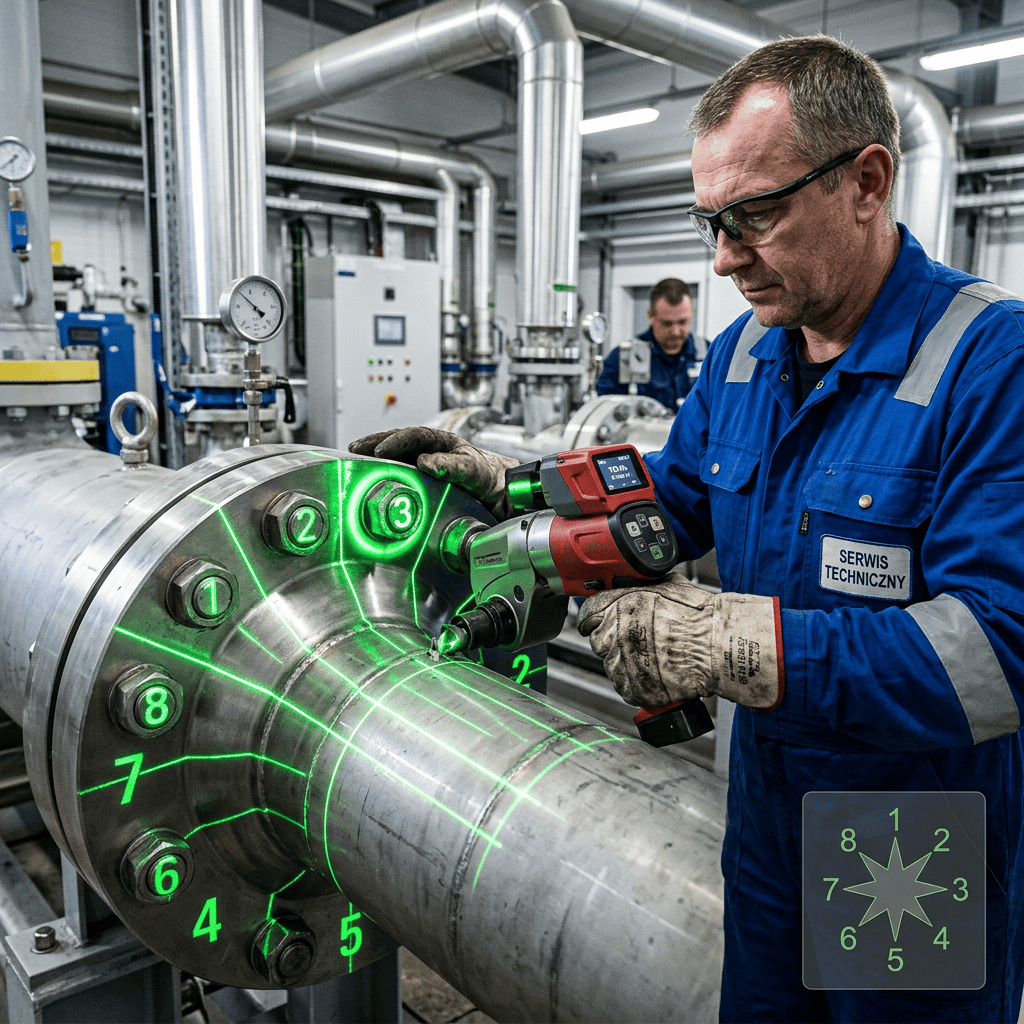

Na froncie zaawansowanego klucza elektronicznego zintegrowano kamerę głębi TOF (Time-of-Flight) oraz laserowy pikoprojektor. Zbliżając się do strefy roboczej, klucz błyskawicznie skanuje topografię kołnierza i komunikuje się po sieci Wi-Fi z zakładowym systemem ERP/MES, pobierając dedykowaną normę montażową (np. wytyczne ASME PCC-1). Zamiast czytać z kartki, klucz rzuca jaskrawy, kolorowy celownik dokładnie na łeb tej konkretnej śruby, która w danym ułamku sekundy musi zostać dokręcona. Śruba zostaje wirtualnie „podświetlona” na maszynie. Mechanik nie musi patrzeć na schemat – podąża wzrokiem za plamką światła, co drastycznie przyspiesza pracę.
Sprzętowe Poka-Yoke i bezwzględna kontrola jakości
Najważniejszą innowacją tego rozwiązania nie jest jednak sam wskaźnik optyczny, lecz jego sprzężenie z mechaniką klucza. Narzędzie posiada wbudowane elektroniczne sprzęgło zwalniające:
- Zabezpieczenie przed pomyłką: Jeżeli roztargniony pracownik zignoruje wskazanie lasera i nałoży nasadkę na niewłaściwą śrubę, żyroskop i oprogramowanie natychmiast to wykryją. Wewnętrzne sprzęgło zostaje rozłączone, klucz „przepuszcza” przyłożoną siłę, uniemożliwiając dokręcenie.
- Cyfrowe archiwizowanie dowodów (Traceability): Po zakończeniu pełnej sekwencji montażowej, kamera wykonuje zdjęcie zmontowanego kołnierza. System nanosi na fotografię flagi z wartościami Nm osiągniętymi na każdej ze śrub.
Dział Utrzymania Ruchu oraz kontrolerzy jakości otrzymują w pełni zautomatyzowany, cyfrowy certyfikat w postaci pliku PDF zrzucanego prosto na serwer. Stanowi to nienaruszalny dowód poprawności montażu w przypadku audytów prowadzonych przez UDT.
