Dokręcanie na moment obrotowy to czysta loteria! Piezo-falowód w rdzeniu śruby mierzy bezpośrednie naprężenie z dokładnością do 1%
Dokręcanie na moment obrotowy to czysta loteria! Piezo-falowód w rdzeniu śruby mierzy bezpośrednie naprężenie z dokładnością do 1%
Poleganie na kluczach dynamometrycznych w krytycznych węzłach mechanicznych to iluzja kontroli. Zmienny współczynnik tarcia fałszuje siłę docisku o ponad 30%. Bezpośredni pomiar czasu przejścia fali ultradźwiękowej w rdzeniu śruby M20–M64 eliminuje ryzyko zmęczeniowego ścięcia złącza.
W złączach kołnierzowych aparatury ciśnieniowej, łożyskach wieńcowych turbin wiatrowych czy węzłach mocowania kolumn pras hydraulicznych siła zacisku (Clamping Force Fv) decyduje o bezpieczeństwie całej instalacji. Powszechnie stosowana metoda dokręcania na zadany moment obrotowy (Torque Tightening) bazuje na uproszczonym równaniu Kellermanna-Kleina. W rzeczywistości przemysłowej zaledwie 10% do 15% przyłożonego momentu obrotowego przekształca się w pożądane naprężenie osiowe śruby.
Pozostałe 85–90% energii jest bezpowrotnie rozpraszane na pokonanie tarcia w zwojach gwintu (μth) oraz tarcia pod łbem śruby lub nakrętki (μb). Minimalna różnica w ilości nałożonego smaru, mikrokorozja czy drobna niedokładność obróbki cieplnej stali powoduje, że dwie śruby dokręcone tym samym certyfikowanym kluczem dynamometrycznym mogą różnić się rzeczywistą siłą naciągu o ponad 35%. Skutkiem jest poluzowanie złącza pod obciążeniem dynamicznym lub przeciagniecie materiału ponad granicę sprężystości Rp0.2.
1. Zjawisko akusto-sprężystości (Acoustoelastic Effect)

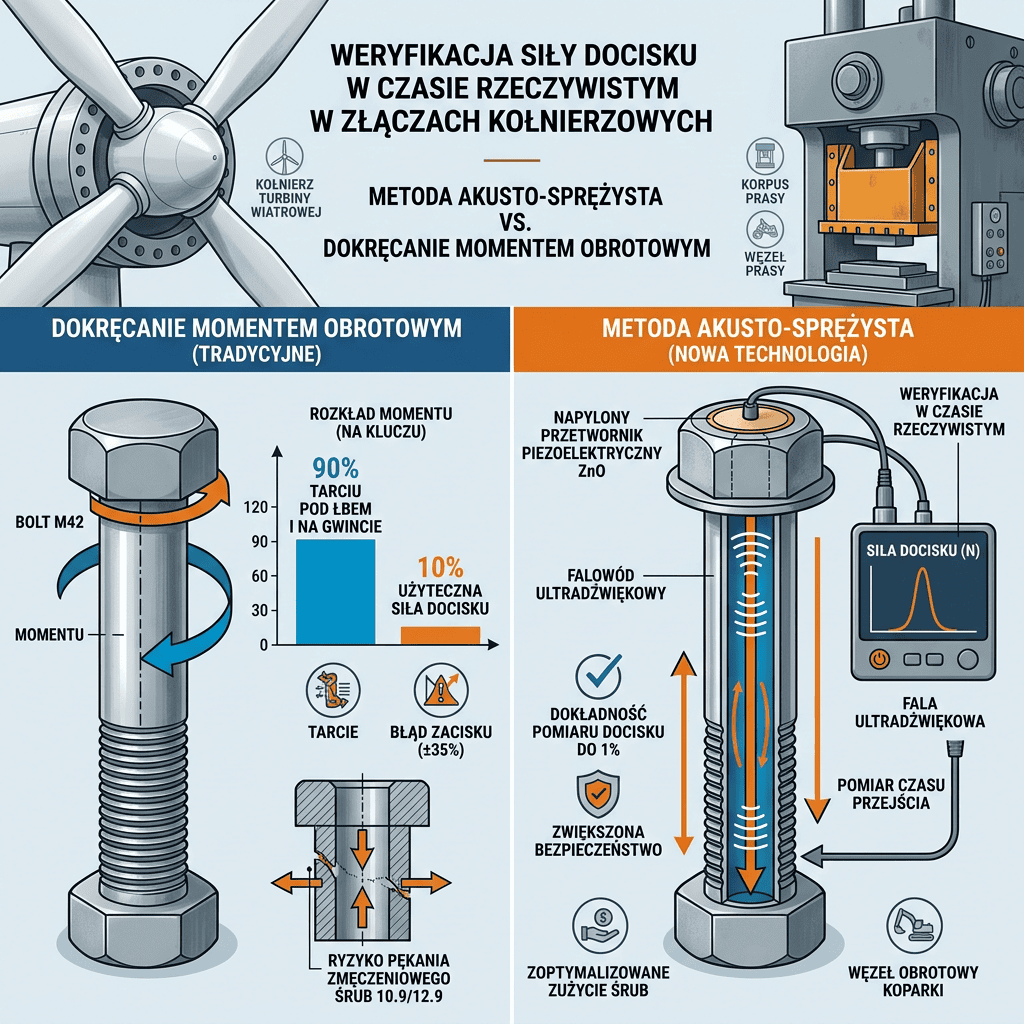

Opublikowane wczoraj rozwiązanie eliminuje pośredni pomiar momentu obrotowego na rzecz bezpośredniego badania stanu naprężeń wewnątrz rdzenia śruby. Na płasko zeszlifowanym czole łba śruby nanosi się w procesie magnetronowego rozpylania PVD cienką warstwę (ok. 3 μm) piezoelektrycznego tlenku cynku (ZnO) lub azotku glinu (AlN), zabezpieczoną metaliczną elektrodą kontaktową:
Fizyka pomiaru: Zmiana prędkości fali pod wpływem naprężenia jednoosiowego
Głowica bezkontaktowa lub pistolet dokręcający generuje impuls elektryczny, który wzbudza w warstwie ZnO podłużną falę ultradźwiękową o częstotliwości 15 MHz. Fala wędruje przez całą długość trzpienia śruby, odbija się od jej przeciwległego końca i powraca do czujnika. Zgodnie z teorią akusto-sprężystości czas przejścia fali (Time of Flight – ToF) zależy od dwóch składowych: fizycznego wydłużenia sprężystego śruby (ΔL) oraz spadku prędkości propagacji fali dźwiękowej pod wpływem naprężenia rozciągającego (ΔV/V = K · σ).
Dedykowany mikroprocesor przelicza różnicę czasową z rozdzielczością pikosekundową, podając operatorowi na wyświetlaczu klucza rzeczywistą siłę napięcia wstępnego z laboratoryjną dokładnością ±1%, całkowicie uniezależniając montaż od stopnia zaolejenia gwintu.
2. Producenci i wdrożenia systemów inteligentnych połączeń gwintowanych
Zintegrowane napinacze wielośrubowe z ciągłym monitoringiem ultradźwiękowym dla połączeń w energetyce atomowej i wieńcach obrotowych żurawi offshore.
Śruby przemysłowe ze zintegrowanym przetwornikiem akustycznym i modułem radiowym transmitującym dane o luzowaniu połączenia bezpośrednio do systemu SCADA.
Kotwy mechaniczne dużej nośności z głowicą do natychmiastowej weryfikacji siły zakotwienia w betonie bez konieczności niszczących prób wyrywania.
3. Zestawienie metod kontroli naciągu śrub klasy 10.9 (M30x200 mm)
| Metoda Montażu | Rozrzut Siły Naciągu (ΔF) | Wpływ Jakości Smarowania | Możliwość Kontroli Podczas Eksploatacji |
|---|---|---|---|
| Klucz dynamometryczny ręczny | ± 30% do ± 35% | Krytyczny (Wymaga stałego μ) | Brak (Wymaga ponownego ruszenia śruby) |
| Dokręcanie kątowe (Torque + Angle) | ± 15% do ± 18% | Średni (Wpływ na punkt startu kąta) | Brak |
| Hydrauliczny napinacz śrub (Bolt Tensioner) | ± 8% do ± 12% | Znikomy | Tylko podczas montażu |
| Piezo-falowód ZnO (Acoustoelastic ToF) | ± 1.0% (Naprężenie rzeczywiste) | Absolutnie zerowy | Natychmiastowa inspekcja w 0.5 s |
Wyeliminowanie błędu tarcia pozwala konstruktorom zmniejszyć średnicę śrub w projektowanych maszynach o jeden rozmiar (np. z M36 na M30), redukując masę konstrukcji stalowej o 14% przy jednoczesnym wyeliminowaniu ryzyka nagłego zmęczeniowego zerwania śruby pod wpływem wibracji.
