Konwencjonalne zabezpieczenia zwarciowe projektowane były z myślą o sieciach prądu przemiennego (AC), gdzie prąd naturalnie przechodzi przez zero co pół okresu (co 10 ms przy 50 Hz). Na wspólnej szynie prądu stałego (DC Bus) zjawisko przejścia przez zero nie występuje. W razie przebicia tranzystora w jednym z falowników, energia zmagazynowana w pojemnościach pozostałych napędów rozładowuje się bez ograniczeń wprost w miejsce zwarcia.

Mechanizm zniszczenia bezpiecznika topikowego

Standardowy bezpiecznik ultraszybki (gR) potrzebuje energii cieplnej I²t do stopienia srebrnej taśmy. Czas reakcji wynosi od 2 do 8 milisekund. W tym oknie czasowym prąd osiąga wartości 15 000–25 000 A. Rozwija się łuk elektryczny o temperaturze przekraczającej 6000 K, który zwęgla płytki drukowane i niszczy sąsiadujące moduły w szafie sterowniczej.

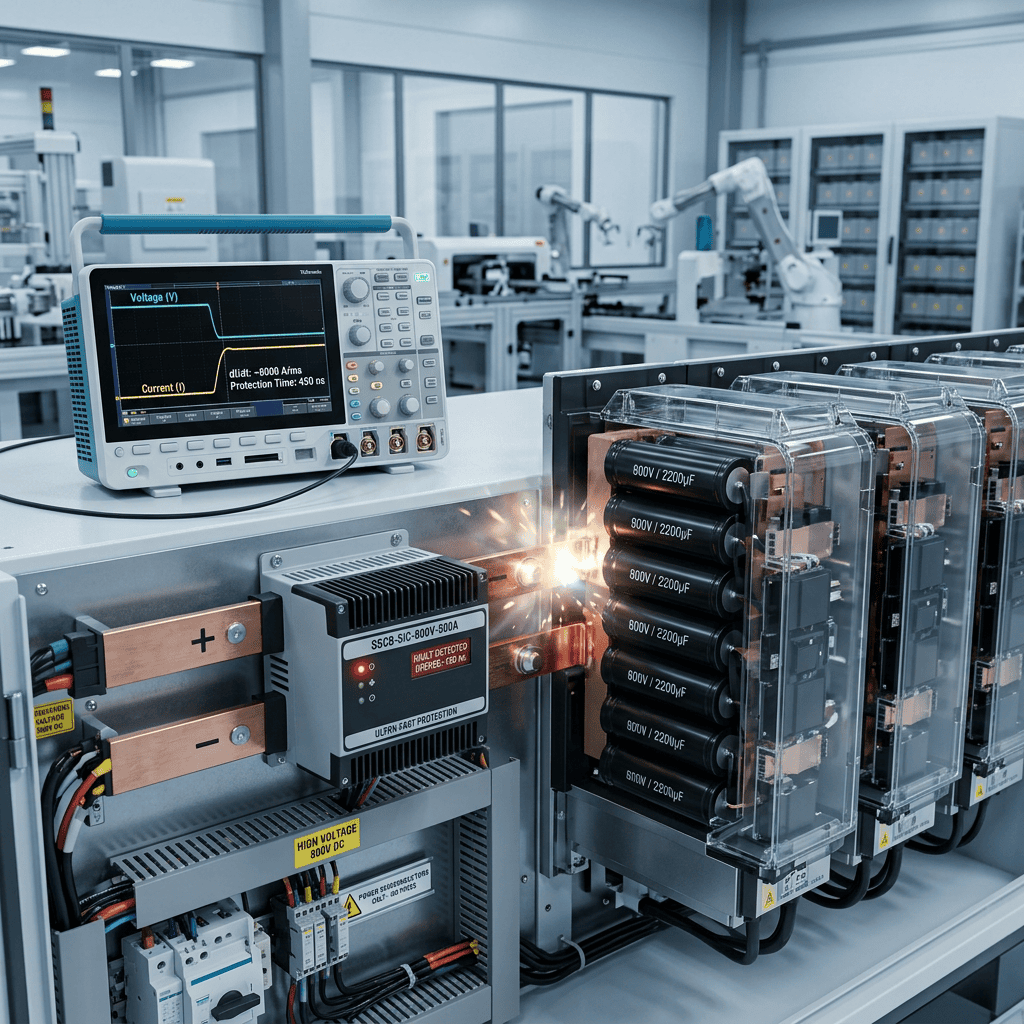

Zamiast czekać na rozgrzanie drutu topikowego, sensor z cewką Rogowskiego monitoruje pochodną prądu po czasie (dI/dt). Przy gwałtownym skoku prądu sterownik bramkowy w czasie 300 nanosekund obniża napięcie bramki do -5 V, wprowadzając kanał tranzystora w stan blokowania. Energię zmagazynowaną w indukcyjności pasożytniczej szynoprzewodów przejmuje zintegrowany w ułamku mikrosekundy stos warystorów tlenkowych (ZnO).

Wyłącznik półprzewodnikowy nie posiada żadnych mechanicznych styków ani gazów plazmowych – może zostać ponownie załączony programowo z poziomu sterownika PLC w czasie < 1 ms po zlokalizowaniu uszkodzonego napędu, eliminując wielogodzinne przestoje linii na fizyczną wymianę wkładek topikowych.
