Szok w metrologii wielkogabarytowej! Optyczny grzebień częstotliwości mierzy 25-metrowe łoża obrabiarek bez ani jednego reflektora!!!
Szok w metrologii wielkogabarytowej! Optyczny grzebień częstotliwości mierzy 25-metrowe łoża bez reflektora
Rewolucja w odbiorach technicznych centrów obróbczych. Bezkontaktowa interferometria femtosekundowa eliminuje sferyczne pryzmaty SMR i całkowicie uodparnia pomiar na fluktuacje termiczne powietrza.
1. CO: Koszmar znoszenia wiązki i błędy refrakcji atmosferycznej
Klasyczny interferometr laserowy (oparty na laserze helowo-neonowym He-Ne o stałej długości fali 632.8 nm) mierzy przesunięcie fazowe światła odbitego od precyzyjnego pryzmatu zwierciadlanego. Jeżeli na drodze wiązki o długości 20 metrów pojawi się gradient temperatury wynoszący zaledwie 1°C, zmiana gęstości powietrza wywołuje lokalną zmianę współczynnika załamania światła (Δn).
Skutkuje to pozornym wydłużeniem lub skróceniem drogi optycznej o kilkanaście mikrometrów – błąd ten przekracza dopuszczalną tolerancję geometryczną nowoczesnej obrabiarki. Ponadto każde przypadkowe przecięcie wiązki laserowej przez suwnicę lub operatora wymuszało powrót do punktu bazowego i restart całego cyklu pomiarowego od zera.
2. JAK: Bezwzględny pomiar odległości femtosekundowym grzebieniem optycznym
Zastosowanie optycznego grzebienia częstotliwości (Optical Frequency Comb – OFC) generowanego przez laser światłowodowy z synchronizacją modów (mode-locked laser) zmienia fundamentalne zasady metrologii:
Fizyka Pomiaru Syntetyczną Długością Fali
Laser generuje pociąg ultrakrótkich impulsów o czasie trwania kilkudziesięciu femtosekund (10⁻¹⁵ s). W dziedzinie częstotliwości widmo lasera stanowi zbiór setek tysięcy idealnie równomiernie rozmieszczonych, koherentnych linii dyskretnych – przypominających zęby grzebienia, powiązanych ze wzorcem cezowego zegara atomowego.
Dzięki interferencji dwóch nieznacznie przesuniętych grzebieni częstotliwości (tzw. Dual-Comb Interferometry), system wytwarza wirtualną „syntetyczną długość fali” o zasięgu od milimetrów do metrów. Umożliwia to **bezwzględny pomiar odległości (Absolute Distance Metering)** bez konieczności ciągłego śledzenia fazy.

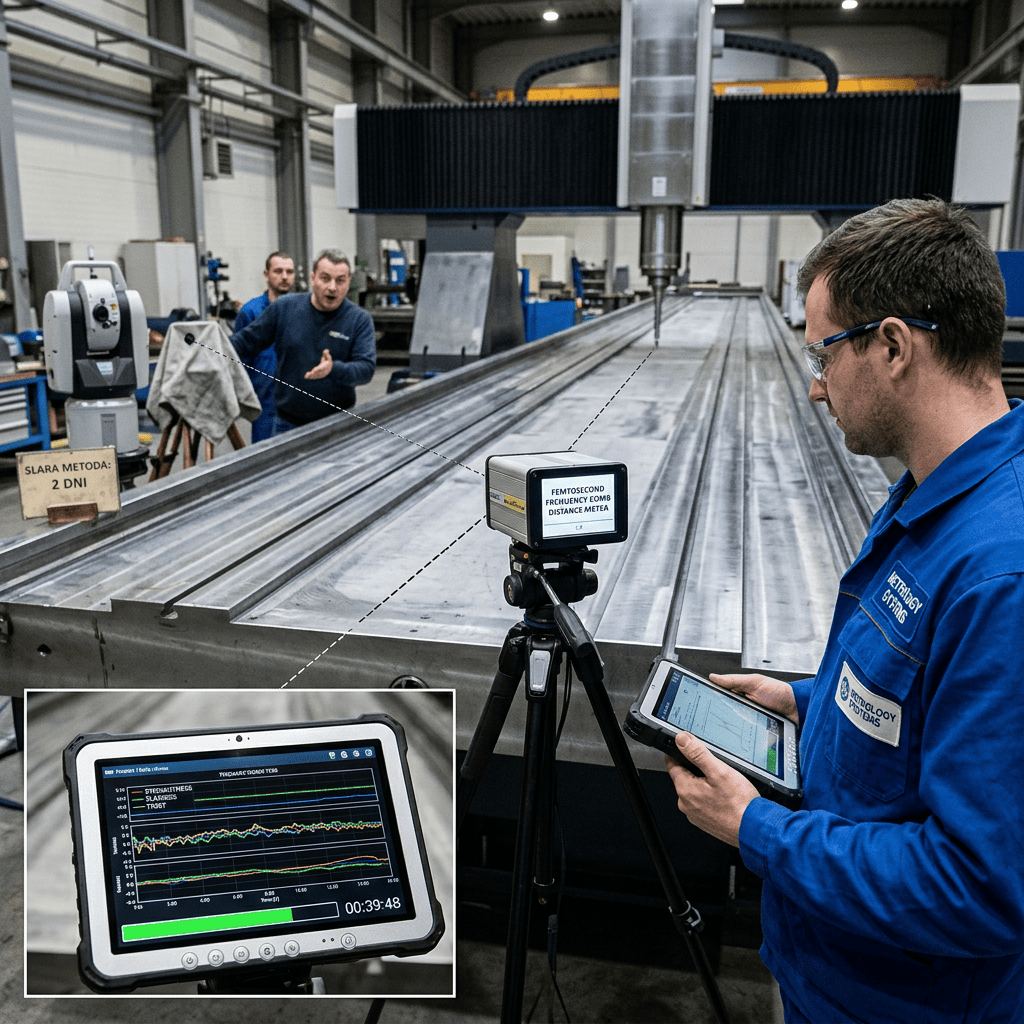

Co najważniejsze: impuls o tak wielkiej mocy szczytowej pozwala na bezpośrednią detekcję światła rozproszonego wstecznie od chropowatej powierzchni frezowanego żeliwa lub szlifowanej prowadnicy stalowej. Reflektor SMR staje się zbędny. Układ skanuje profil geometryczny łoża w sposób ciągły, a jednoczesny pomiar w dwóch pasmach optycznych pozwala na automatyczną, matematyczną eliminację wpływu temperatury i ciśnienia powietrza na wynik pomiaru.
3. Wdrożenia i czołowe ośrodki technologii Frequency Comb
Hexagon Metrology (Leica Geosystems)
System: Absolute Comb-Tracker ProPrzemysłowy tracker laserowy nowej generacji przystosowany do automatycznego, bezznacznikowego skanowania geometrii łoży obrabiarek bramowych.
API Metrology (Automated Precision)
Seria: XD Laser Comb Ultra-PrecisionSymultaniczny pomiar 6 stopni swobody (odchyłki liniowe, kątowe i prostokątność) w jednym przebiegu wiązki bez użycia kabli pomiarowych.
Menlo Systems / Mitutoyo
Projekt: Industrial Micro-Comb StandardKompaktowe źródła grzebieni częstotliwości montowane bezpośrednio na wrzecionie obrabiarki do autokalibracji osi numerycznych w czasie rzeczywistym.
4. Zestawienie metod kontroli geometrii wielkich obrabiarek
| Parametr Pomiaru (Dystans 20 m) | Klasyczny Interferometr He-Ne | Laser Tracker z Pryzmatem SMR | Dual-Comb Tracker (Bezznacznikowy) |
|---|---|---|---|
| Wymóg stosowania reflektora | Wymagany pryzmat płaski | Wymagany sferyczny pryzmat SMR | Brak (Pomiar wprost na metal) |
| Niepewność pomiaru na 20 m | ± 12 μm (Silny wpływ ΔT hali) | ± 8.0 μm | ± 0.8 μm (Autokompensacja refrakcji) |
| Reakcja na przerwanie wiązki | Błąd krytyczny (Restart procedury) | Utrata śledzenia (Wymaga bazy) | Pomiar bezwzględny (Brak utraty danych) |
| Czas pomiaru łoża (25 metrów) | 8 – 14 godzin (Ręczny marsz) | 4 – 6 godzin | 35 – 45 minut (Automatyczny skan) |
Skrócenie Cyklu Wdrożenia Obrabiarki i Redukcja Roboczogodzin
W fabryce obrabiarek ciężkich kalibracja osi X i kompensacja geometryczna bramy frezarskiej o skoku 24 m angażowała dotąd dwóch wykwalifikowanych metrologów przez pełne 3 dni robocze (48 roboczogodzin) na każdą zmontowaną maszynę.
Zastosowanie bezznacznikowego trackera opartego na grzebieniu optycznym skraca procedurę kalibracyjną do niespełna 3 godzin, redukując koszt robocizny odbiorczej o 88% i eliminując ryzyko reklamacji geometrycznych związanych z fluktuacjami termicznymi hali u klienta końcowego.
