Zablokuj fałszywe alarmy napędów SiC! Fotonowy sensor Faradaya bezlitośnie ignoruje zakłócenia 150 kV/μs
Zablokuj fałszywe alarmy napędów SiC! Fotonowy sensor Faradaya bezlitośnie ignoruje zakłócenia 150 kV/μs
Przejście na ultraszybkie półprzewodniki z węglika krzemu (SiC) generuje strome zbocza dV/dt, które indukują w tradycyjnych przetwornikach prądowych prądy pojemnościowe, paraliżując linie produkcyjne fałszywymi awariami. Zastąpienie miedzianych cewek dielektrycznym światłowodem usuwa problem u samego źródła.
Współczesna rewolucja w energoelektronice napędowej opiera się na eliminacji krzemowych tranzystorów IGBT na rzecz modułów MOSFET z węglika krzemu (SiC) oraz azotku galu (GaN). Zmiana ta pozwala podnieść częstotliwość kluczowania falowników z 8–16 kHz do ponad 100 kHz, co miniaturyzuje dławiki i filtry wyjściowe. Jednak fizycznym skutkiem ubocznym jest ekstremalne skrócenie czasów przełączania: stromość narastania napięcia na zaciskach silnika (dV/dt) przekracza dziś rutynowo 150 kV/μs (150 woltów na nanosekundę).

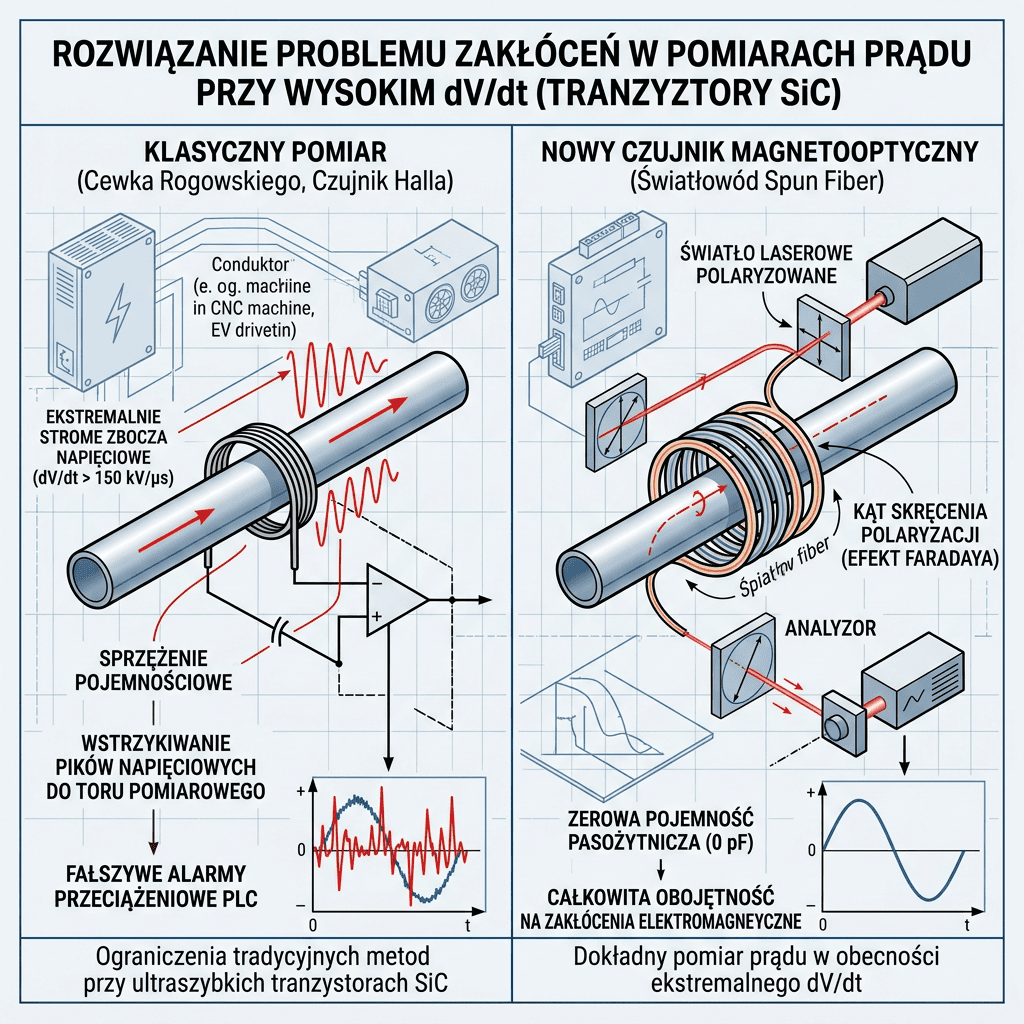

Dla klasycznej aparatury pomiarowej – przetworników z efektem Halla, boczników prądowych oraz cewek Rogowskiego – zbocza te są zabójcze. Pomiędzy szyną prądową a miedzianym uzwojeniem czujnika istnieje zawsze niezerowa pojemność pasożytnicza (Parasitic Capacitance Cp). Zgodnie z fundamentalnym prawem elektrotechniki (I = C · dV/dt), prąd zakłóceniowy o składowej wspólnej (Common Mode) wstrzykuje do toru pomiarowego fałszywe szpilki napięciowe o wartości kilkudziesięciu woltów. Sterownik napędu interpretuje to zakłócenie jako rzeczywiste zwarcie doziemne, natychmiastowo wyłączając falownik w procedurze awaryjnej Overcurrent Fault i zatrzymując takt linii technologicznej.
1. Efekt Magnetooptyczny Faradaya: Izolacja dielektryczna 0 pF
Przełomem eliminującym to wąskie gardło jest wdrożenie czujników światłowodowych wykorzystujących zjawisko Faradaya, rozwijanych m.in. przez LEM International oraz ABB Smart Power:
Fizyka polaryzacji: Skręcenie płaszczyzny światła laserowego
Szynoprzewód napędowy zostaje opleciony pętlą specjalnego światłowodu krzemionkowego typu Spun Hi-Bi (o zredukowanej dwójłomności liniowej). Przez rdzeń światłowodu przepuszczana jest spolaryzowana liniowo wiązka lasera podczerwonego (1310 nm). Pole magnetyczne wywołane przepływem prądu w szynie oddziałuje na strukturę szkła, wywołując różnicę prędkości fazowej fal kołowo spolaryzowanych w lewo i w prawo. Kąt skręcenia płaszczyzny polaryzacji (θ) jest ściśle liniowy i proporcjonalny do całki prądu:
θ = V · ∮ B · dL = V · μ0 · I
Stała Verdeta (V) zastosowanego szkła domieszkowanego terbowo gwarantuje stabilność temperaturową od -40°C do +125°C. Co najważniejsze: głowica pomiarowa to w 100% czyste szkło kwarcowe i polimerowa osłona – materiały o doskonałych właściwościach dielektrycznych. Pojemność pasożytnicza względem mierzonej szyny wynosi dokładnie 0 pF.
2. Architektura odpornościowa toru optycznego
Brak jakichkolwiek metalowych elementów wewnątrz pętli pomiarowej uniemożliwia indukowanie się prądów składowej wspólnej, likwidując problem fałszywych alarmów przy kluczowaniu z częstotliwościami 100–250 kHz.
Sensor optyczny odzwierciedla rzeczywisty przebieg prądu harmonicznego stojana bez opóźnienia fazowego, co pozwala na precyzyjną identyfikację wczesnych uszkodzeń izolacji zwojowej silnika.
Sygnał ze strefy wysokiego napięcia do procesora DSP przesyłany jest kablem światłowodowym o długości do 50 metrów, eliminując kosztowne bariery optoizolacyjne w szafie sterowniczej.
3. Badania zakłóceniowe EMC: Odpowiedź na stany nieustalone
| Typ Sensora Prądu | Błąd Amplitudy przy dV/dt = 100 kV/μs | Zjawisko Nasycenia Rdzenia (Core Saturation) | Liczba Fałszywych Wyzwalaczy STO (na 1000h) |
|---|---|---|---|
| Przetwornik z Efektem Halla (Closed Loop) | +14.5% (Silny pik pojemnościowy) | Występuje przy I > 3x Inom | 18 – 24 wyłączenia awaryjne |
| Cewka Rogowskiego z integratorem | +8.2% (Szum na wejściu wzmacniacza) | Brak | 6 – 9 wyłączeń awaryjnych |
| Sensor Magnetooptyczny Faradaya | < 0.1% (Niewykrywalny wpływ dV/dt) | Brak (Zjawisko czysto optyczne) | 0 (Pełna ciągłość procesowa) |
W wieloosiowych centrach obróbkowych z napędami bezpośrednimi SiC, wyeliminowanie fałszywych alarmów prądowych pozwoliło na odzyskanie średnio 14 godzin czystego czasu produkcyjnego w miesiącu, eliminując konieczność kosztownego resetowania zsynchronizowanych osi interpolowanych po każdym nieuzasadnionym zrzucie zasilania.
