Wtykowe elementy logiczne DIN 24342: Sterowanie przepływem 1500 l/min bez ciężkich rozdzielaczy suwakowych

Dwudrogowe zawory wtykowe zastępujące wielkogabarytowe rozdzielacze suwakowe

W magistralach hydraulicznych pracujących na przepływach rzędu $1000-2000 \text{ l/min}$ (np. w prasach wielkotonażowych i walcowniach) stosowanie klasycznych rozdzielaczy suwakowych napotyka bariery gabarytowe i dynamiczne. Duża masa suwaka ogranicza prędkość przełączania, a wąskie kanały w korpusie wywołują spadek ciśnienia rzędu kilkunastu barów, zamieniając energię pompy w niepożądane ciepło oleju.

Szybkie układy wysokoprzepływowe projektuje się w oparciu o **Zawory Wtykowe Dwudrogowe (Slip-in Cartridge Valves wg ISO 7368 / DIN 24342)**.

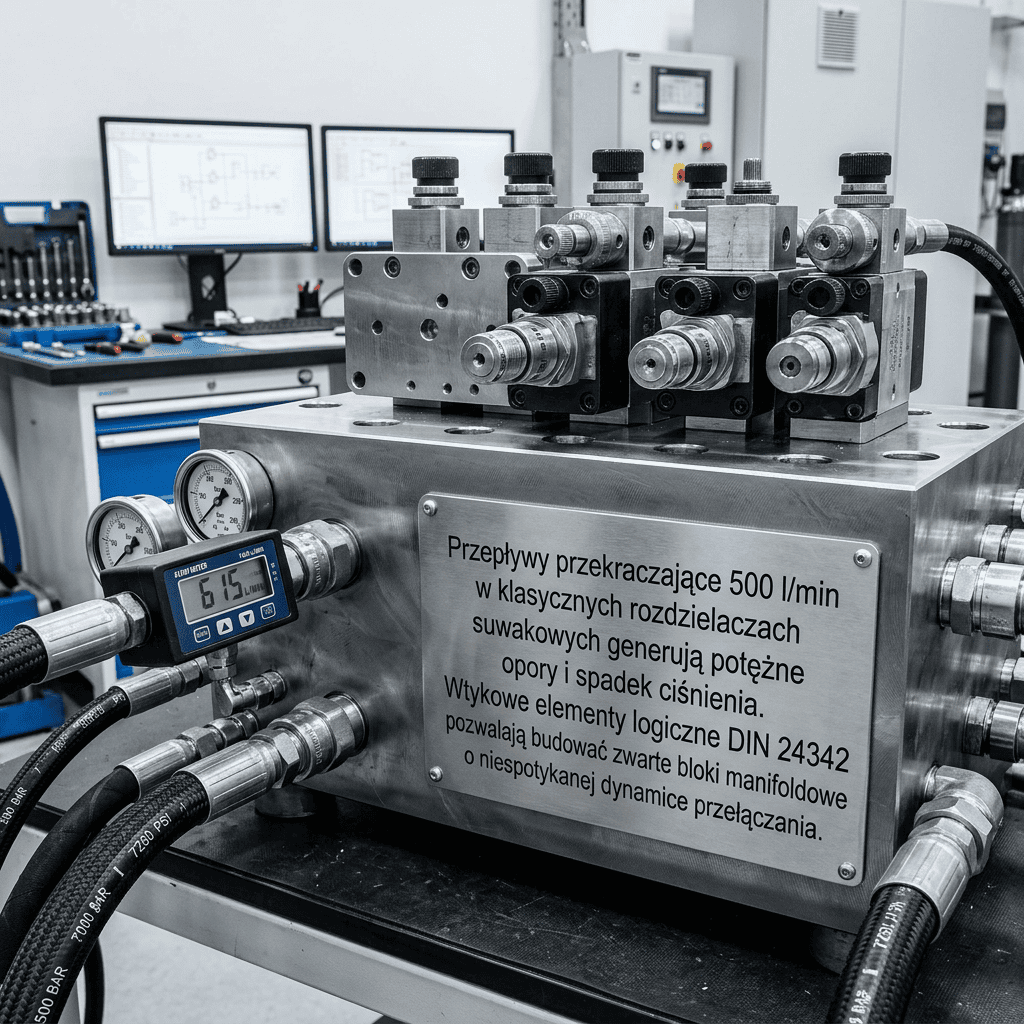

Zamiast jednego ciężkiego rozdzielacza, w wyfrezowanym bloku stalowym (manifoldzie) umieszcza się zespół miniaturowych elementów logicznych. Każdy element składa się z precyzyjnie doszlifowanego grzybka, sprężyny i pokrywy sterującej.

Otwarcie lub zamknięcie przepływu odbywa się poprzez bilansowanie ciśnień na trzech powierzchniach grzybka: przyłączu $A$, przyłączu $B$ oraz komorze pilotującej $X$. Poprzez zmianę stopnia stosunku powierzchni $A_A / A_B$ ten sam zawór wtykowy może realizować funkcję rozdzielacza, zaworu ciśnieniowego lub dławiącego.

Przełączenie stożka o skoku kilku milimetrów następuje w czasie poniżej 10 milisekund, a metalowe przyleganie do gniazda gwarantuje szczelność bez przecieków wewnętrznych.
