Liniowy pomiar przesunięcia suwaka: Cyfrowy regulator PID wewnątrz obudowy zaworu

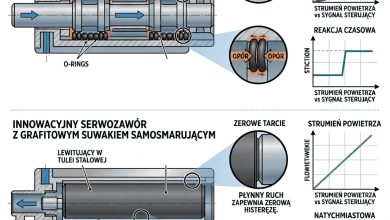

Klastyczne analogowe zawory proporcjonalne sterowane otwartą pętlą napięciową wykazują błędy histerezy (sięgające 5–10%) wynikające z tarcia uszczelnień suwaka oraz zmian temperatury cewki elektromagnetycznej. Powodowało to brak powtarzalności w precyzyjnych procesach dozowania gazów lub regulacji siły docisku.
Nowoczesne cyfrowe zawory proporcjonalne integrują bezkontaktowy przetwornik LVDT (Linear Variable Differential Transformer), który bezpośrednio mierzy pozycję suwaka z mikrometryczną dokładnością. Wbudowany w zawór mikrokontroler realizuje wewnętrzną pętlę regulatora PID, korygując położenie suwaka z częstotliwością 1 kHz. Przez cyfrowy interfejs IO-Link lub Fieldbus sterownik PLC odczytuje rzeczywisty przepływ, temperaturę oraz parametry diagnostyczne zaworu.
Główne zalety zaworów proporcjonalnych z pętlą LVDT:
- Histereza poniżej 0,2%: Pełna liniowość i powtarzalność charakterystyki przepływu.
- Cyfrowa kompensacja strefy martwej: Automatyczne przechodzenie przez punkt zerowy bez opóźnień czasowych.
Symulator Histerezy Przepływu (Zawór Analogowy vs Cyfrowy LVDT)
