Zawory równoważące Counterbalance: Amortyzacja opadania mas oporowych bez powstawania kawitacji

Inżynieryjne wyzwanie: Nieokiełznana grawitacja w osiach pionowych

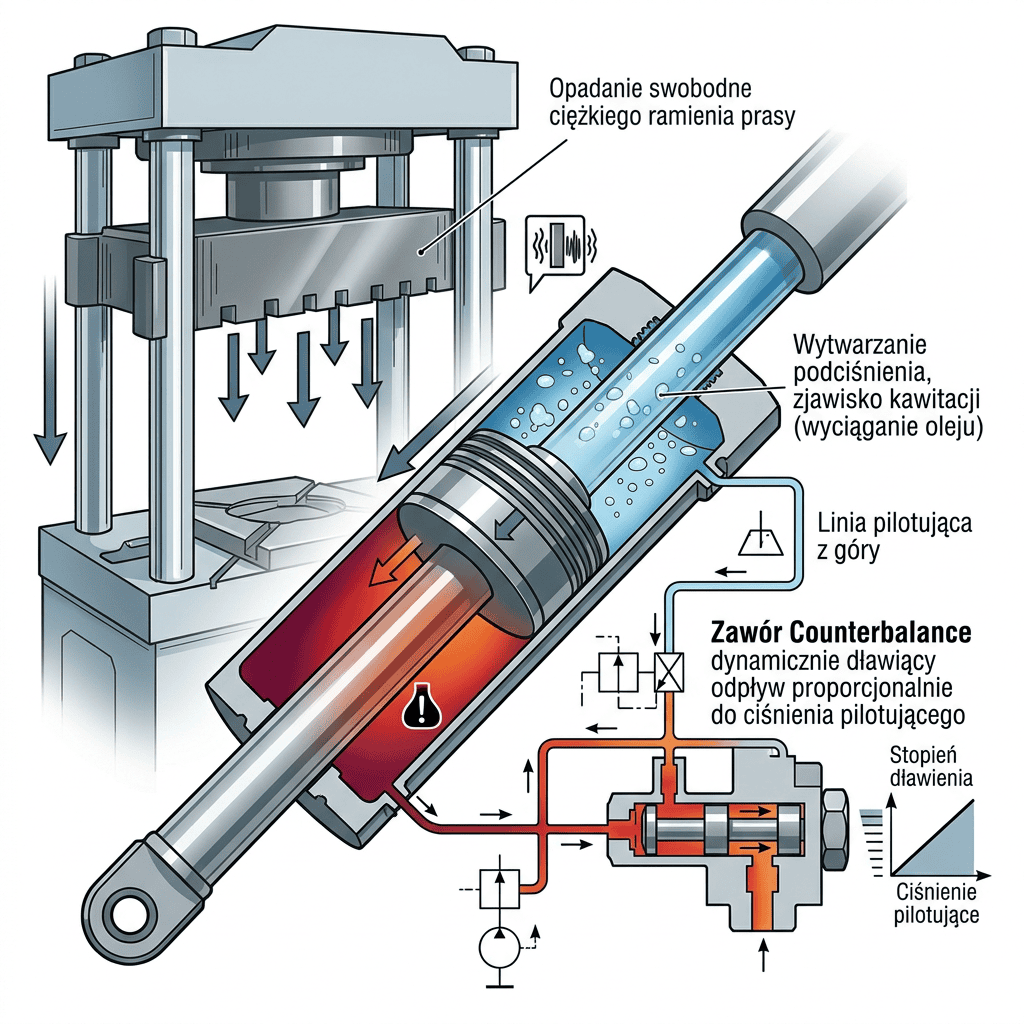

Wyzwaniowy scenariusz maszynowy: Podczas opuszczania ciężkiego ramienia podnośnika, suwaka prasy czy wysięgnika żurawia, grawitacja próbuje pociągnąć tłok w dół szybciej, niż pompa hydrauliczna jest w stanie podać olej do komory tłokowej. Powstaje niebezpieczne podciśnienie (kawitacja), ramię zaczyna gwałtownie szarpać, a w momencie zatrzymania udar ciśnieniowy rozrywa uszczelnienia.

Rozwiązanie sprzętowe: Zawory Równoważące (Counterbalance / Overcenter Valves).

Zawór montuje się bezpośrednio na porcie siłownika od strony obciążenia. Urządzenie działa jak dynamiczny staw oporowy: otwiera odpływ oleju wyłącznie wtedy, gdy po drugiej stronie siłownika pojawi się ciśnienie pilotujące podane z pompy.

Stosunek sterowania (Pilot Ratio, np. 3:1 lub 8:1) określa, jak łagodnie zawór uchyla grzybek pod wpływem ciśnienia zasilania. Jeśli obciążenie zaczyna opadać zbyt szybko, ciśnienie pilota spada, a zawór natychmiast przymyka wylot, dławiąc olej i utrzymując płynny, bezpieczny ruch zjeżdżającej masy.
