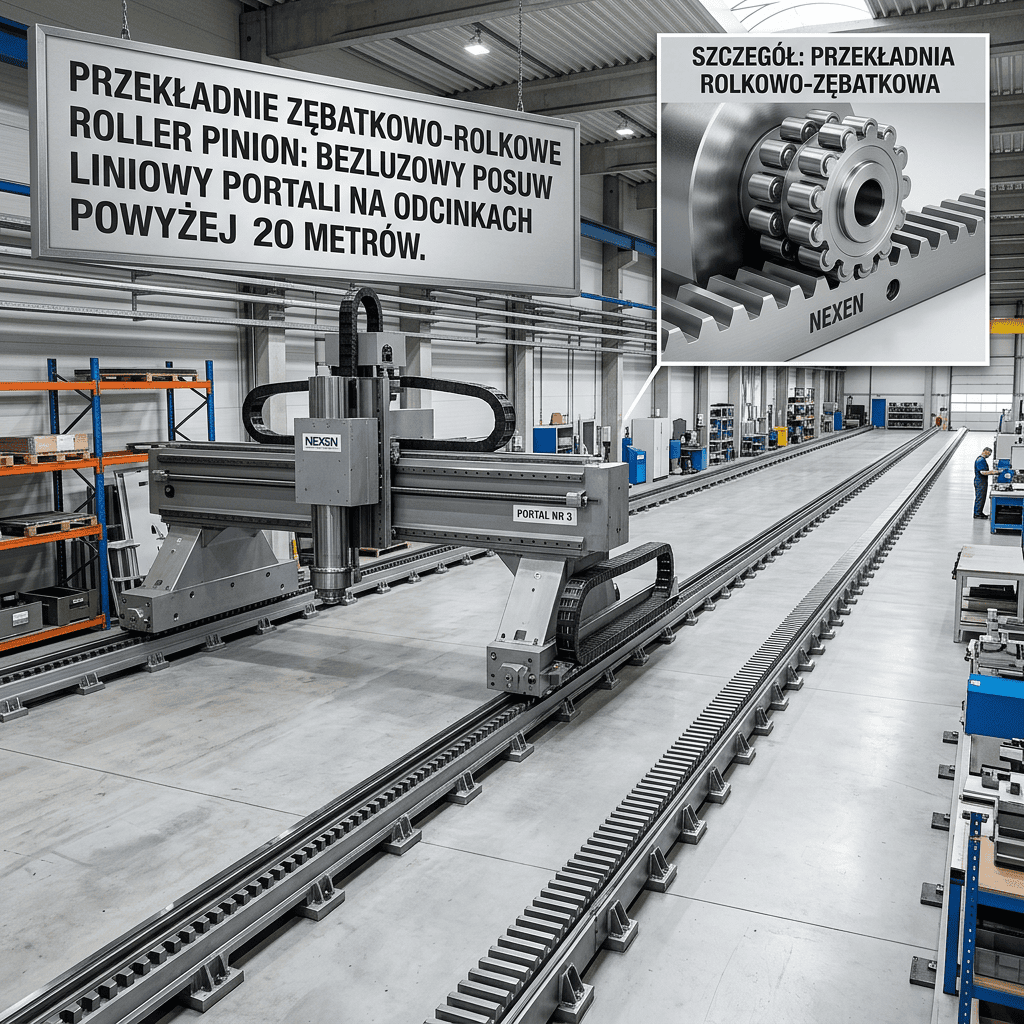

Przekładnie zębatkowo-rolkowe Roller Pinion: Bezluzowy posuw liniowy portali na odcinkach powyżej 20 metrów

Porównanie mechaniki zębnika tocznego względem klasycznej przekładni zębatkowej

Napęd osi w wielkogabarytowych maszynach tnących, frezarkach bramowych czy drukarkach 3D w skali makro opiera się zazwyczaj na stalowych listwach zębatych. Poślizg ewolwentowy w punkcie styku koła i listwy generuje opiłki stalowe, wymaga stałego nakładania grubych warstw smaru i uniemożliwia całkowite skasowanie luzu nawrotnego bez zastosowania kosztownego systemu dwóch silników napinających (Master-Slave).

Alternatywa: Systemy Zębatkowo-Rolkowe (Roller Pinion Systems – RPS).

• Geometria styku: Klasyczne koło zębate zostało zastąpione wirnikiem z ułożonymi obwodowo igiełkowymi rolkami nośnymi. Zęby listwy mają specjalny zarys cykloidalny.
• Brak tarcia ślizgowego: Rolka nie ślizga się po boku zęba listwy. Czyste odtaczanie rolki po profilu cykloidalnym eliminuje wydzielanie ciepła i zużycie materiałowe.
• Dokładność nawrotna: Konstrukcja umożliwia ciasne pasowanie (Pre-load) rolek w zębach listwy. Luz nawrotny w całym systemie wynosi absolutne 0 µm.
• Odporność na uderzenia: Obciążenie pociągowe przenoszone jest na minimum dwie rolki jednocześnie w sposób styczny, co chroni mechanizm przed wyłamaniem przy przeciążeniu.
