Matryce prądów wirowych ECA: Wykrywanie mikropęknięć w zębach kół bez usuwania filmu olejowego

Wieloelementowe matryce cewkowe skanujące profil powierzchni w jednym przejściu

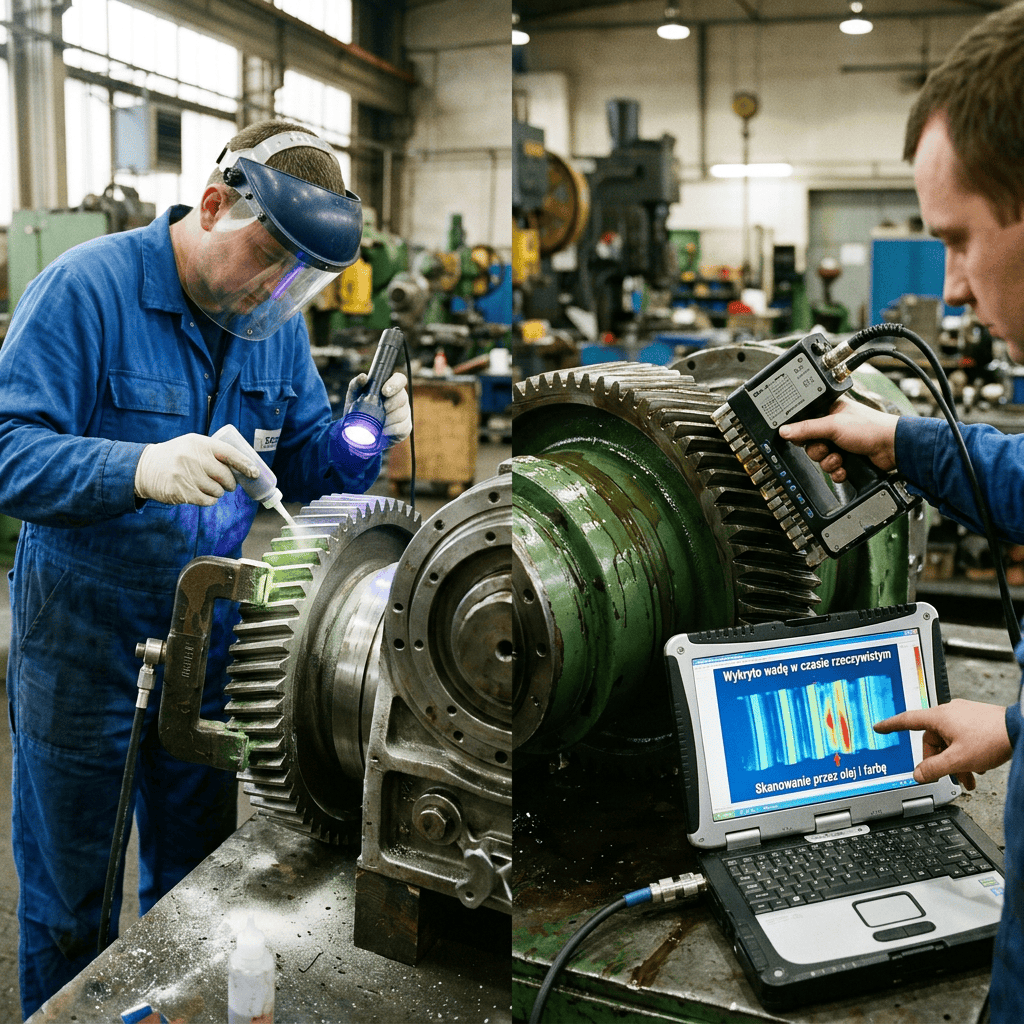

Inspekcja spoin walcarkowych, wałów korbowych czy uzębienia wielkich przekładni wojennych pod kątem zmęczeniowych pęknięć powierzchniowych tradycyjnie wymaga skomplikowanego przygotowania. Metody proszkowe (MT) lub penetracyjne (PT) wymuszają dokładne zmycie oleju, usunięcie farby podkładowej i chemiczne czyszczenie stopu.

W szybkiej diagnostyce bezinwazyjnej stosuje się **Wielokanałowe Matryce Prądów Wirowych (Eddy Current Array – ECA)**.

Głowica zawiera elastyczną płytkę z matrycą kilkudziesięciu miniaturowych cewek wzbudzających i odbiorczych połączonych w układzie Multiplexera.

Cewki indukują zmienne prądy wirowe w stali. Obecność mikro-szczeliny lub pęknięcia zmęczeniowego zaburza bieg linii prądu wirowego, co jest natychmiast rejestrowane jako zmiana impedancji cewki i prezentowane na ekranie w formie kolorowej mapy 3D.

• Skanowanie przez powłoki ochronne o grubości do 2 mm: Brak konieczności zdzierania farby, lakieru czy usuwania filmu olejowego.
• Wykrywanie pęknięć o głębokości od 0,05 mm: Niezrównana czułość na początkowe stadium zmęczenia materiałowego.
• Elastyczne dopasowanie głowicy do profilu zęba: Czujnik wygina się wokół skomplikowanych geometrii ewolwentowych.
