Komory parowe ze spiekaną miedzią Vapor Chamber: Błyskawiczny transport ciepła z tranzystorów mocowych IGBT

Izo-termiczna płyta chłodząca z hermetycznym obwodem dwufazowym

Upakowanie wysokich mocy w kompakcie serwonapędów i przekształtników częstotliwości stwarza lokalne strefy przegrzania (Hot-Spots). Przewodzenie ciepła przez klasyczny aluminiowy lub miedziany radiator jest ograniczone przewodnością właściwą metalu. Ciepło z miniaturowej strukturki tranzystora rozchodzi się w prostopadłym bloku bardzo wolno, powodując wyzwalanie zabezpieczeń termicznych.

W wydajnych stopniach mocy szaf sterowniczych stosuje się **Komory Parowe ze Spiekiem Miedzianym (Vapor Chamber Coolers)**.

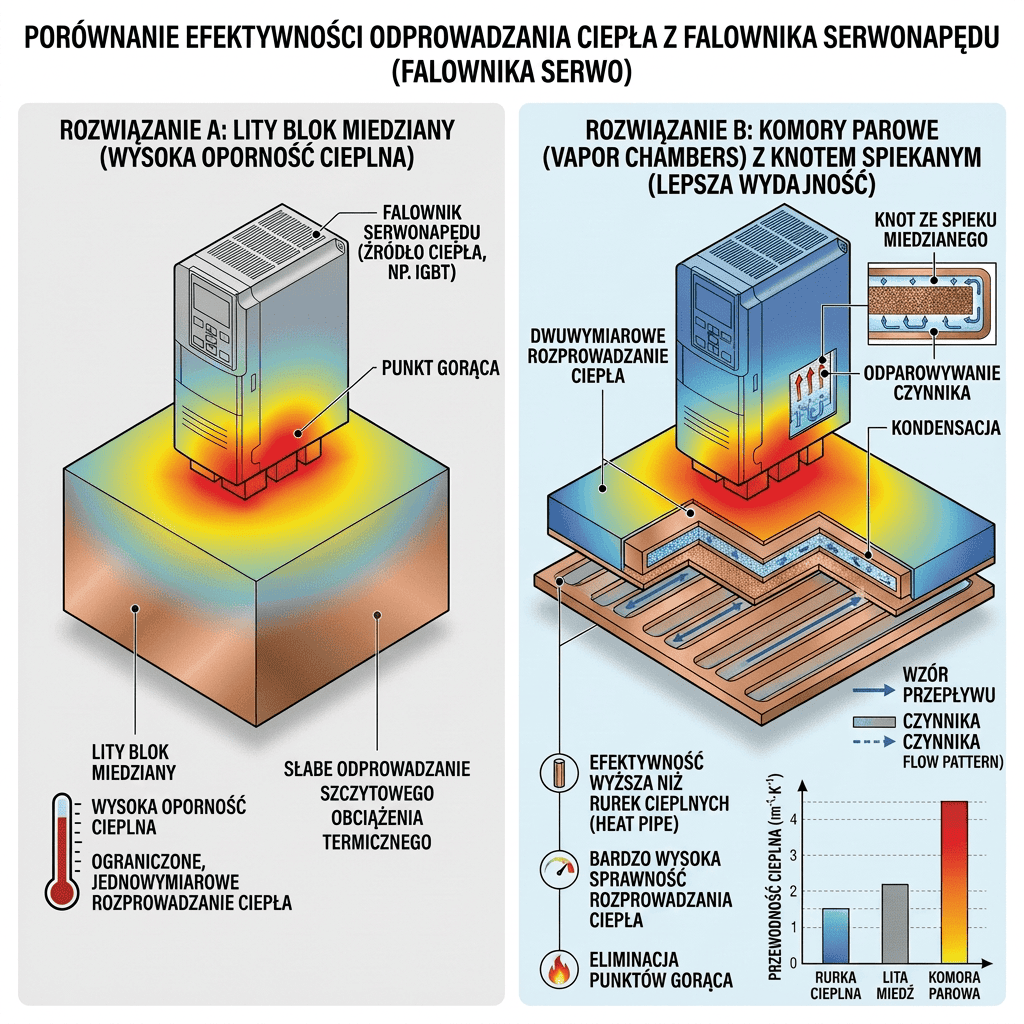

Komora parowa to spłaszczony, hermetyczny miedziany pojemnik o grubości kilku milimetrów. Wewnętrzne ścianki wyłożone są porowatym knotem ze spiekanego proszku miedzianego, a wnętrze wypełnia znikoma ilość cieczy roboczej (zwykle woda zdematerializowana pod obniżonym ciśnieniem).

Ciepło z tranzystora natychmiast odparowuje ciecz w punkcie styku. Para pędzi wewnątrz komory do chłodniejszych stref, odgrzewa się na radiatorze i skrapla, wracając siłami kapilarnymi w knocie do punktu gorącego.

• Przewodność cieplna na poziomie 5000 W/m·K: Ponad dziesięciokrotnie wyższa wydajność rozpraszania w porównaniu do litej miedzi.
• Idealnie izotermiczna powierzchnia radiatora: Cała powierzchnia płyty odbiera ciepło z jednakową sprawnością.
• Brak elementów ruchomych: Czysty obwód grawitacyjno-kapilarny odporny na wibracje szafy.
