Ostra głębia ostrości w skosie triangulacyjnym: Matematyczna korekcja optyki skanerów 3D
Triangulacja laserowa wymaga, aby obiektyw kamery i linia laserowa wyświetlana na obiekcie znajdowały się pod określonym kątem (np. 30-45°). W klasycznych układach optycznych powodowało to, że linia laserowa była ostra wyłącznie w wąskim paśmie centralnym, a krawędzie profilu stawały się rozmyte z powodu braku głębi ostrości.

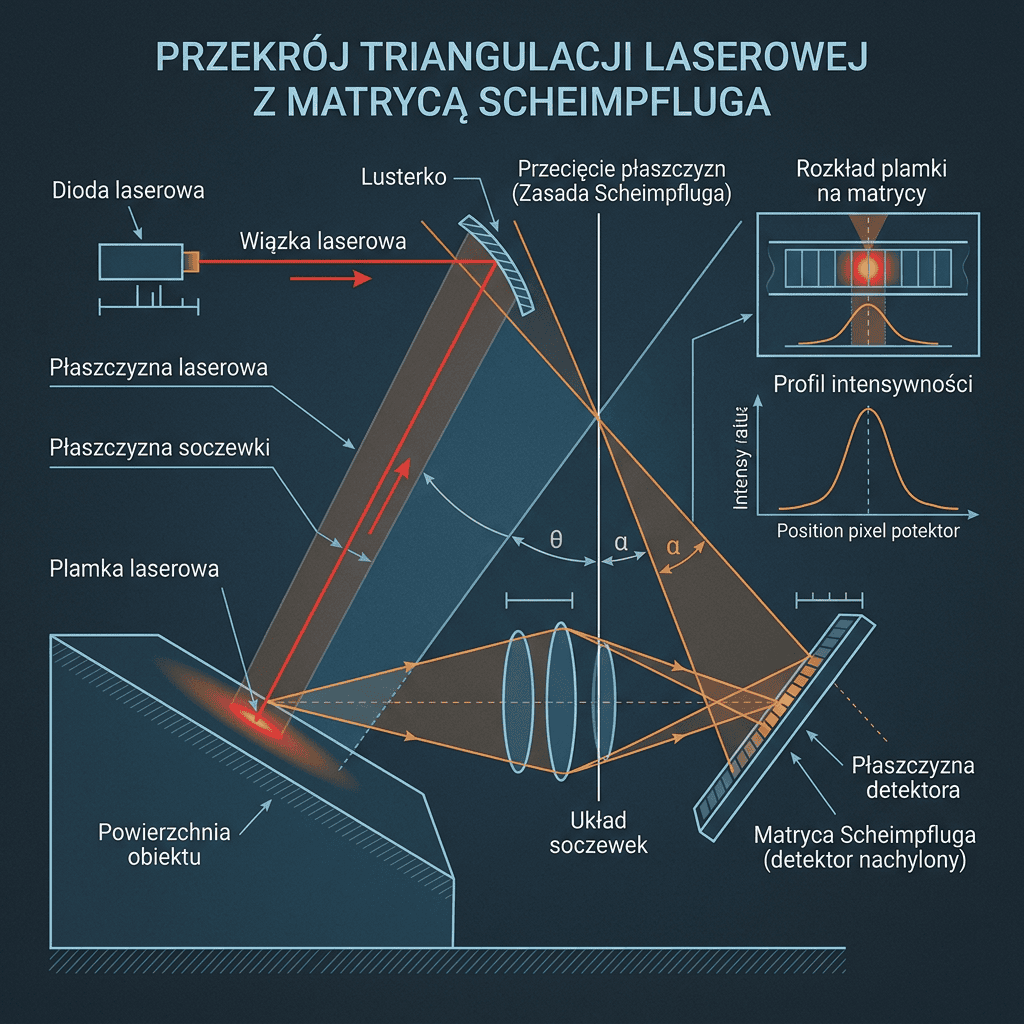

Zastosowanie reguły Scheimpfluga w skanerach profilometrycznych 3D rozwiązuje ten problem. Płaszczyzna matrycy światłoczułej (CMOS), płaszczyzna obiektywu oraz płaszczyzna wiązki laserowej przecinają się w jednej wspólnej linii prostej. Pozwala to na uzyskanie idealnie ostrego obrazu całej linii laserowej w pełnym zakresie pomiarowym Z (Depth of Field) bez konieczności przymykania przysłony, co umożliwia inspekcję profili z częstotliwością do 50 kHz.
Główne zalety profilometrii w układzie Scheimpfluga:
- Głębia ostrości bez utraty światła: Ostra linia laserowa w całym zakrosie pomiarowym przy pełnym otwarciu przysłony.
- Szybka inspekcja 100% wyrobów: Drobiazgowa kontrola spoin i uszczelnień na bieżąco na taśmie produkcyjnej.
Symulator Ostrości Obrazu Wiązki Laserowej w Skanerze 3D
