Różnicowe śruby rolkowe RVR: Generowanie sił osiowych 500 kN przy skoku gwintu poniżej 0,5 mm

Zastosowanie nieznacznej różnicy podziałek gwintu pomiędzy rolkami a nakrętką

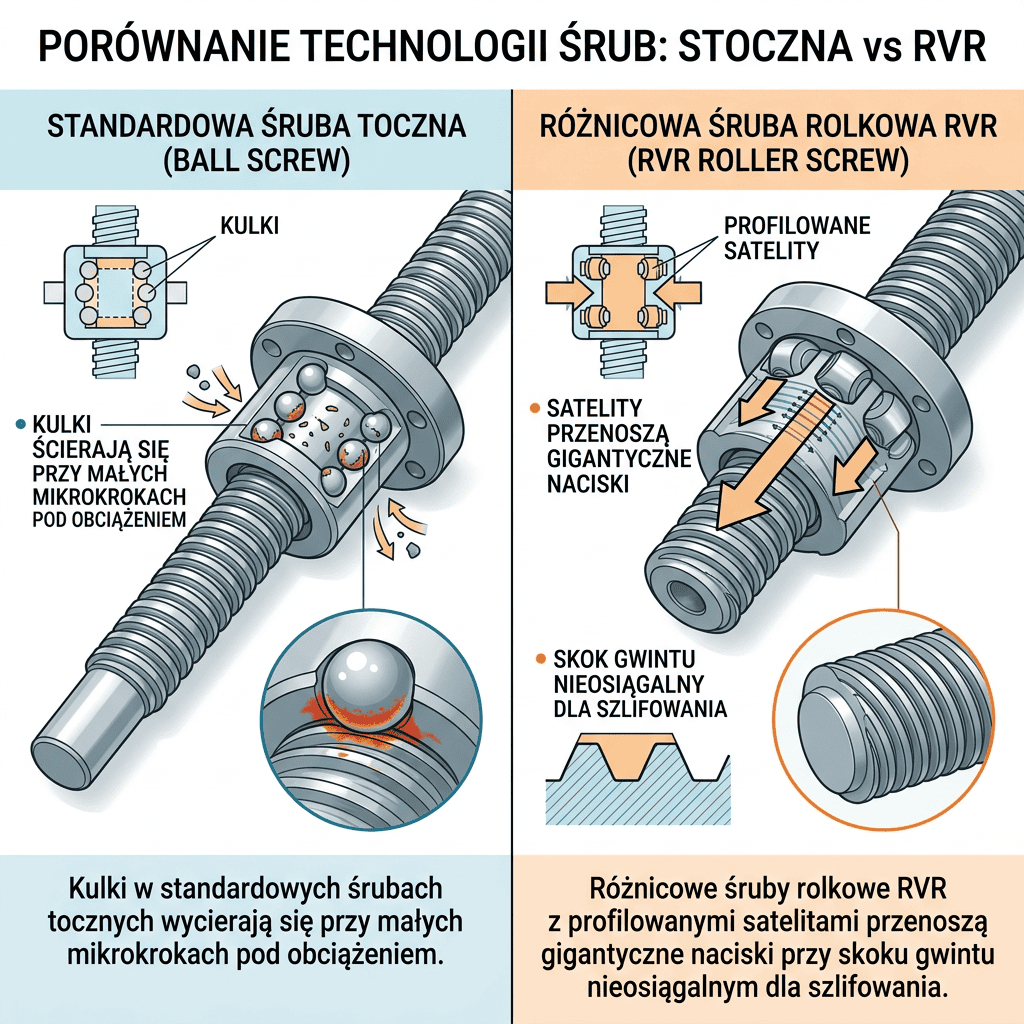

W siłownikach elektromechanicznych pras precyzyjnych, wtryskarek czy zaworów regulacyjnych wielkiej mocy, klasyczne śruby kulkowe (Ball Screws) napotykają twarde ograniczenia. Próba wykonania gwintu kulkowego o bardzo małym skoku (np. 0,5 mm) drastycznie zmniejsza średnicę użytych kulek, co ogranicza nośność statyczną połączenia.

W osiach o skrajnym rygorze nacisku stosuje się Różnicowe Śruby Rolkowe (Differential Planetary Roller Screws / RVR Series).

Zamiast kulek, pomiędzy wrzecionem a nakrętką umieszczono zespół nagwintowanych rolek obiegowych. W odmianie różnicowej skok gwintu na rolkach jest nieznacznie różny od skoku na wrzecionie.

Jeden pełny obrót nakrętki powoduje ruch osiowy równy jedynie fizycznej różnicy obu podziałek – pozwalając na uzyskanie mikroskopijnego skoku roboczego (np. 0,2 mm na obrót) przy zachowaniu grubych, niesłychanie wytrzymałych zwojów gwintu.

• Nośność statyczna do 500 kN w zwartej obudowie: Setki punktów styku gwintu rolek rozkładają nacisk na dużą powierzchnię.
• Precyzja pozycjonowania sub-mikrometryczna: Mały skok różnicowy umożliwia uzyskanie wysokiej rozdzielczości liniowej z czystego obrotu serwosilnika.
• Odporność na mikro-oscylacje pod ciężkim obciążeniem: Brak zjawiska pittingu charakterystycznego dla styków punktowych kulek.
