Dozowanie mikrokropelkowe MQL z akustycznymi czujnikami SAW: Cyfrowa kontrola gęstości mgły olejowej w skrawaniu

Inżynieria fal powierzchniowych wyłapująca mikro-krople oleju w strumieniu powietrza

Stosowanie smarowania minimalną ilością cieczy (MQL – Minimum Quantity Lubrication) na obrabiarkach CNC pozwala na rezygnację z tradycyjnych układów zalewowych. Problem stanowi stała weryfikacja dozowania. Jeśli przewód doprowadzający mikro-olej zatka się cząstką brudu, frez pracuje na sucho, ulegając natychmiastowemu zatarciu i złamaniu, zanim operator zauważy brak mgły na wylocie.

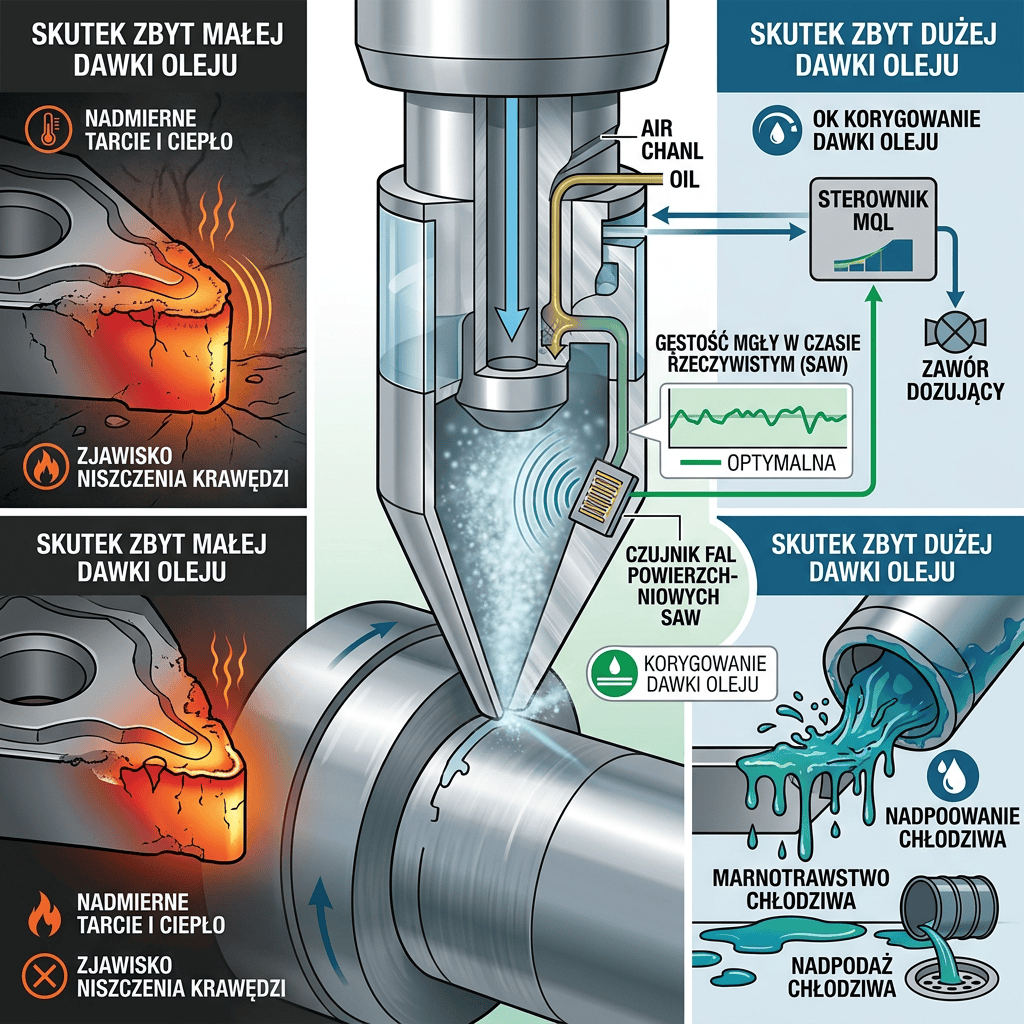

W cyfrowych głowicach obróbczych stosuje się **Instalacje MQL z Akustycznymi Czujnikami Fal Powierzchniowych (SAW-Monitored MQL Systems)**.

Wewnątrz kanału wylotowego dyszy umieszczono mikrokrystaliczny element kwarcowy generujący fale akustyczne powierzchniowe (SAW).

Przepływające krople oleju wymieszane z powietrzem osiadają na ułamek sekundy na powierzchni kwarcu, zmieniając częstotliwość i tłumienie fali. Sterownik przelicza zmianę parametrów falowych bezpośrednio na wydatek oleju w mililitrach na godzinę ($ml/h$).

• Wykrycie braku dozowania w czasie poniżej 10 milisekund: Błyskawiczne zatrzymanie posuwu osi zanim dojdzie do uszkodzenia płytki skrawającej.
• Optymalizacja zużycia oleju syntetycznego: Precyzyjne utrzymywanie zadanej gęstości mgły niezależnie od zmian lepkości płynu.
• Możliwość montażu wewnątrz elektrowrzeciona (Internal MQL): Bezpośredni pomiar przepływu przez kanały chłodzenia narzędzia.
