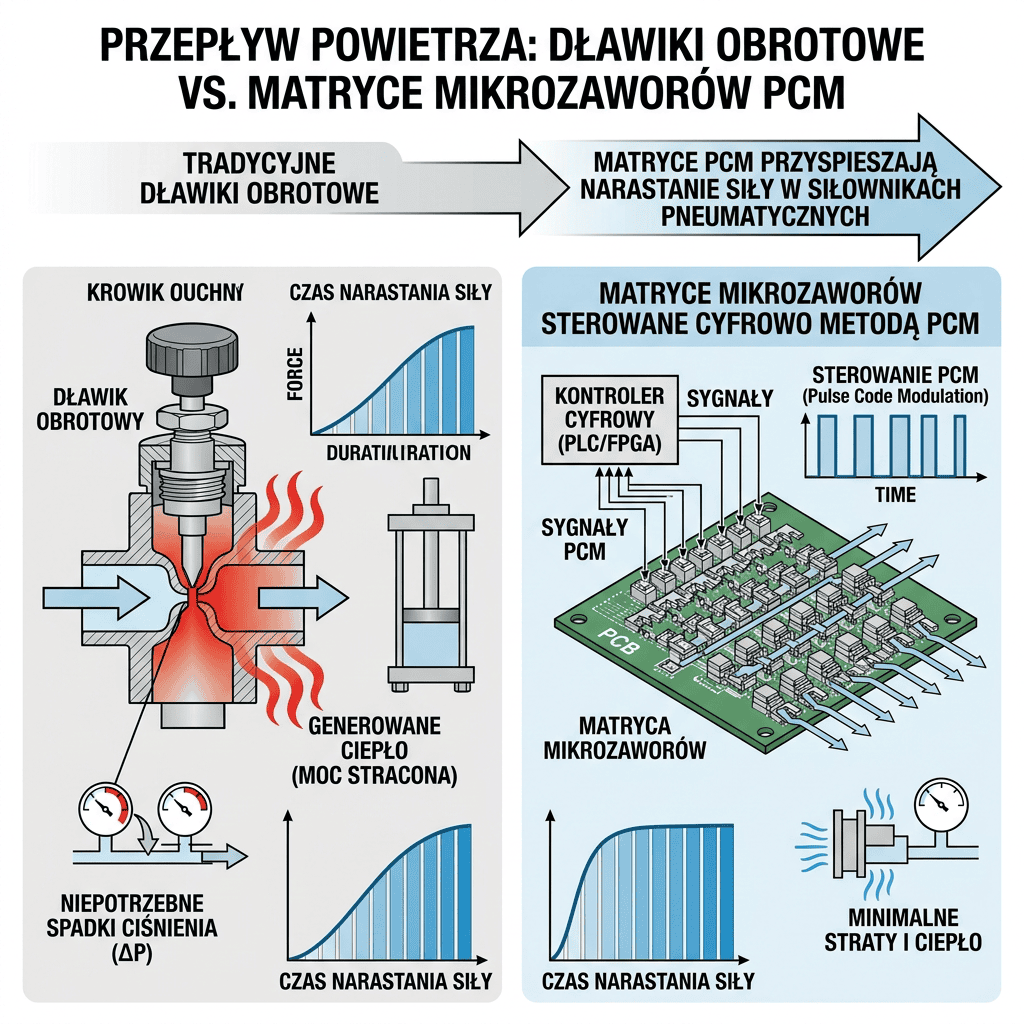

Cyfrowa modulacja impulsowo-kodowa PCM: Zastąpienie dławienia zaworowego matrycami mikrozaworów

Równoległe łączenie przekrojów dysz zamiast mechanicznego dławienia szpuli

Kiedy musisz precyzyjnie kontrolować prędkość lub siłę siłownika pneumatycznego, tradycyjne zawory dławiąco-zwrotne wywołują opóźnienie wynikające ze ściśliwości powietrza. Dławienie przewężenia tworzy niepotrzebny opór, a po przesterowaniu zaworu ciśnienie w komorze rośnie powoli, opóźniając start osi o kilkadziesiąt milisekund.

W układach o wysokim takcie roboczym stosuje się **Pneumatyczne Matryce Zaworowe Sterowane Modulacją Impulsowo-Kodową (PCM – Pulse-Code Modulation Pneumatics)**.

Zamiast jednego zaworu proporcjonalnego z ruchomym suwakiem, w komorze montuje się równolegle zestaw na przykład 4, 8 lub 16 miniaturowych, ultraszybkich zaworów dwupołożeniowych (On/Off) o zróżnicowanych przekrojach dysz w postępie binarnym ($1x, 2x, 4x, 8x$).

Sterownik PLC przesyła słowo cyfrowe, otwiera odpowiednią kombinację zaworów i bez jakiejkolwiek histerezy mechanicznej uzyskuje natychmiastowy, żądany przekrój przepływu powietrza.
