Cyfrowa Hydraulika Wyporowa (DDH). Mikroprocesory wypierają mechaniczną tarczę wychylną
Cyfrowa Hydraulika Wyporowa. Koniec epoki mechanicznego dławienia

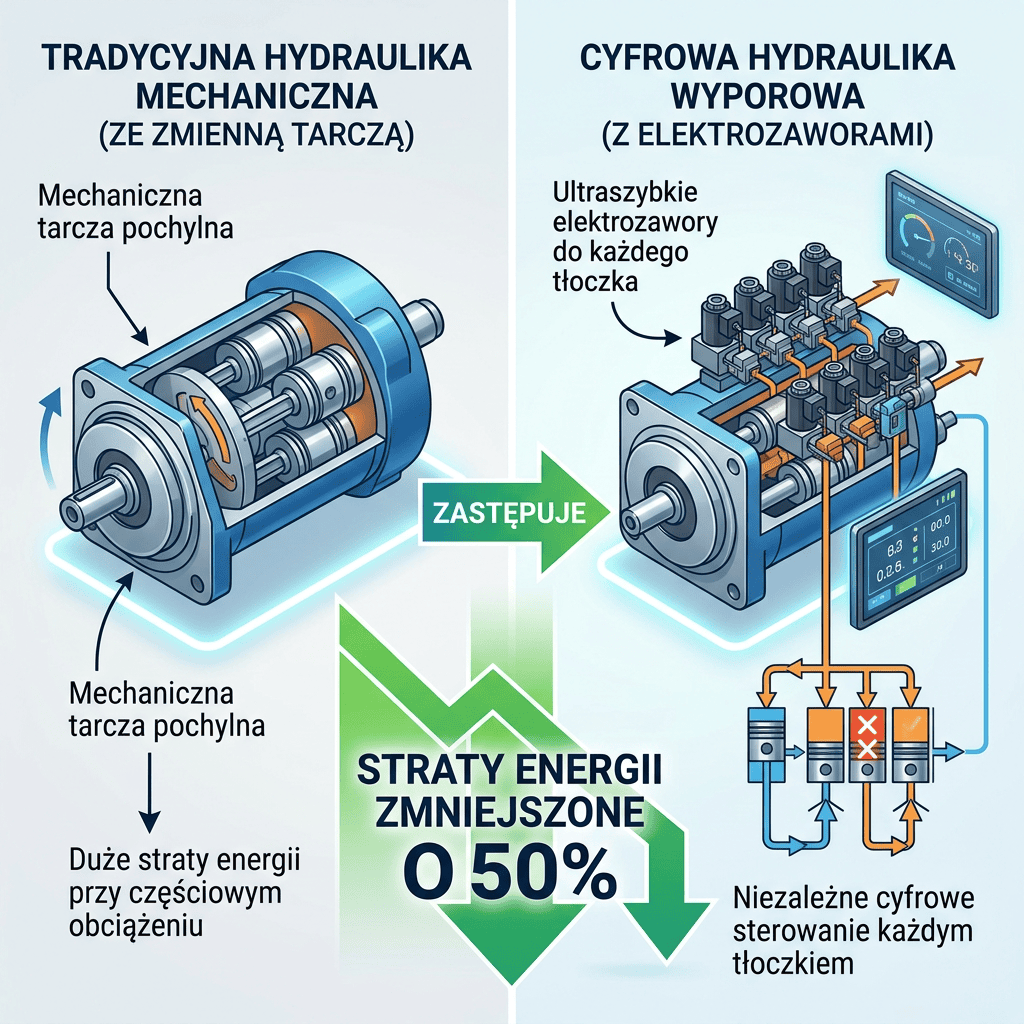

Zastąpienie mechanicznej tarczy wychylnej matrycą ultraszybkich zaworów mechatronicznych całkowicie zmienia krzywą sprawności ciężkich układów hydraulicznych.
Fundamentem współczesnej hydrauliki siłowej dużej mocy są osiowe pompy wielotłoczkowe o zmiennej wydajności. Modulacja przepływu w tych konstrukcjach odbywa się wyłącznie mechanicznie – poprzez zmianę kąta nachylenia tarczy wychylnej (Swashplate). Niestety, fizyka płynów jest w tym układzie bezlitosna. Gdy maszyna pracuje przy częściowym obciążeniu (np. prasa w fazie powolnego docisku), kąt tarczy jest mały. Zjawisko to drastycznie obniża sprawność wolumetryczną i całkowitą pompy.
Przy 10% żądanego przepływu, klasyczna pompa hydrauliczna potrafi wytracać w postaci ciepła nawet 70% dostarczanej do niej energii mechanicznej z silnika elektrycznego (straty na wyciekach wewnętrznych i tarciu ślizgowym). Cyfrowa Hydraulika Wyporowa (DDH – Digital Displacement Hydraulics) całkowicie odrzuca mechanikę na rzecz szybkiej elektroniki (Edge Computing), wprowadzając rewolucyjną koncepcję niezależnego sterowania każdym pojedynczym tłoczkiem.
Architektura zaworów aktywnych w czasie rzeczywistym
W pompie DDH tarcza lub wał mimośrodowy są zamocowane na sztywno, co oznacza, że wszystkie tłoczki wykonują pełny skok przy każdym obrocie wału. Gdzie zatem kryje się zmiana wydajności? Zamiast pasywnych zaworów zwrotnych, na głowicy każdego cylindra zamontowano ultraszybki elektrozawór mechatroniczny, zdolny do pełnego otwarcia lub zamknięcia w czasie niespełna 20 milisekund.
- Suw Aktywny (Pompowanie): Zawór ssawny zostaje zamknięty w odpowiednim momencie przez procesor. Tłoczek spręża olej i wypycha go pod ciśnieniem (np. 350 bar) do układu maszyny.
- Suw Jałowy (Dezaktywacja): Jeśli układ nie potrzebuje oleju, sterownik pozostawia zawór ssawny całkowicie otwarty. Olej z cylindra zostaje swobodnie wypchnięty z powrotem do kolektora niskiego ciśnienia. Brak oporów oznacza brak straty energii.
Analiza Termodynamiczna i Oszczędność Mocy
W pompie z tarczą wychylną sprawność całkowita $\eta_{tot}$ drastycznie spada przy przepływach rzędu 10-20% $Q_{max}$. Energia napędowa $P_{in}$ zamienia się w ciepło, wymagając stosowania gigantycznych chłodnic oleju na hali.
Dzięki dezaktywacji poszczególnych tłoczków, spadek ciśnienia $\Delta p_{zaw}$ na otwartym zaworze ssawnym jest marginalny. Sprawność układu utrzymuje się powyżej 85% bez względu na zapotrzebowanie.
Krzywa Sprawności: DDH vs Tradycyjna Mechanika
Sprawność całkowita pomp w funkcji wydatku (Q)
| Parametr Operacyjny | Mechaniczna Tarcza Wychylna | Digital Displacement (DDH) |
|---|---|---|
| Metoda zmiany wydajności | Wolna zmiana geometrii (hydrauliczna) | Cyfrowa modulacja zaworami (Tłoczenie wybiórcze) |
| Czas odpowiedzi (0-100% Q) | 150 – 250 ms | 30 – 50 ms (Błyskawiczna) |
| Emisja ciepła do oleju (Chłodzenie) | Bardzo wysoka (wytłumiona energia) | Minimalna (Często brak konieczności chłodnicy) |
Zysk Utrzymania Ruchu i TCO
Wymiana głównej pompy na technologię Digital Displacement w typowej koparce przemysłowej, maszynie leśnej czy stacjonarnej prasie wtryskowej obcina roczne koszty energii lub paliwa średnio o 30% do 50%. Co więcej, pompy te naturalnie tłumią pulsacje ciśnienia w układzie, co bezpośrednio przekłada się na dłuższą żywotność rurociągów, uszczelnień i elastycznych węży na całej hali produkcyjnej. Mechanika została zredukowana do minimum – o żywotności pompy decyduje wyłącznie bezawaryjna, krzemowa logika elektrozaworów.
